BLOQUE 2. EJERCICIO 2a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2022

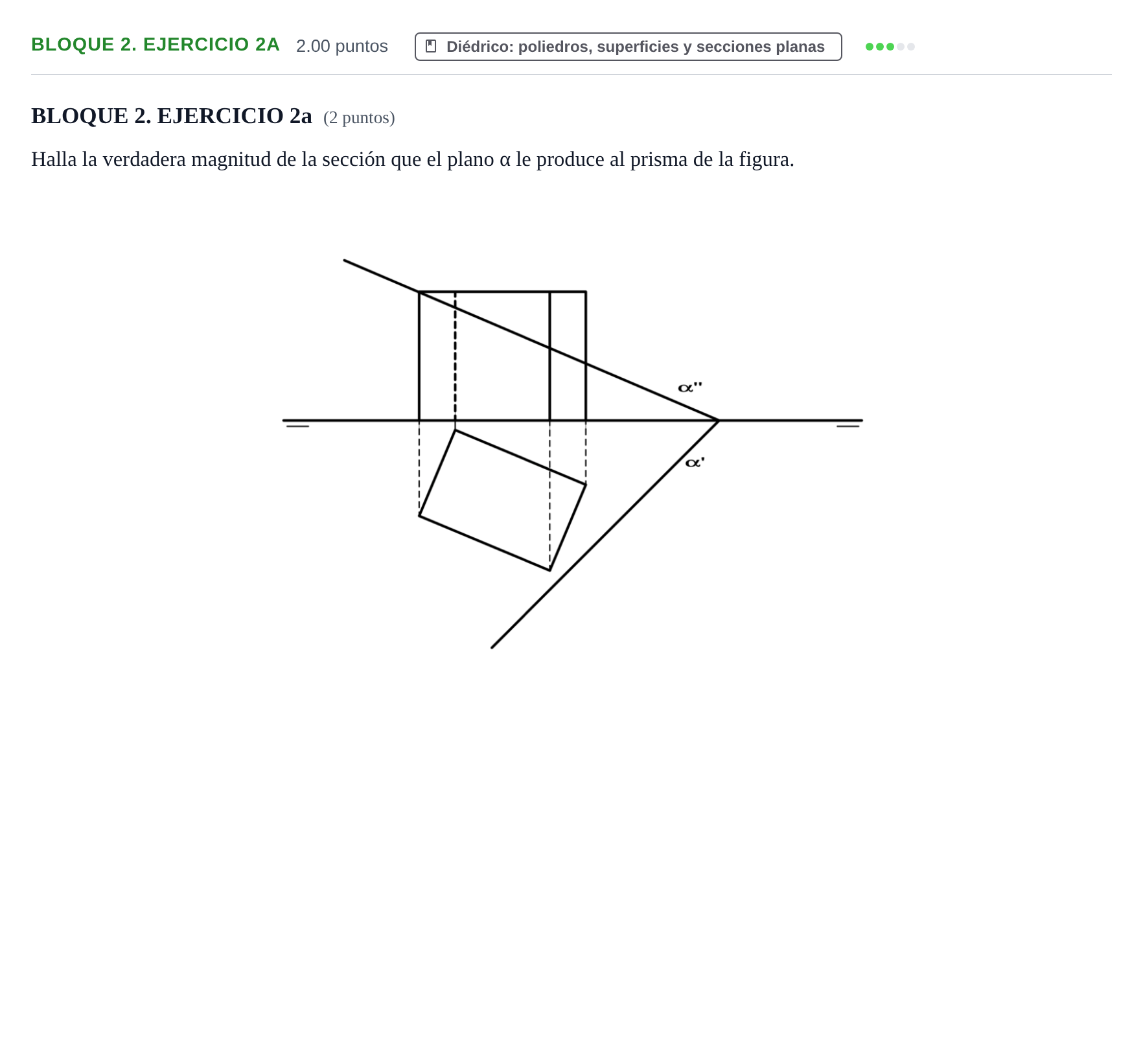

Halla la verdadera magnitud de la sección que el plano α le produce al prisma de la figura.

Solución: 1. Determinar los puntos de intersección de las aristas verticales del prisma con el plano $\alpha$ (directamente en proyección vertical por ser plano secante, o mediante rectas auxiliares/cambio de plano). 2. Proyectar dichos vértices en la proyección horizontal sobre las respectivas aristas. 3. Dibujar las proyecciones diédricas del polígono de sección (cuadrilátero) resultante. 4. Abatir el plano $\alpha$ sobre el plano horizontal de proyección utilizando la traza $\alpha'$ como charnela (o sobre el plano vertical mediante $\alpha''$). 5. Abatir cada uno de los vértices de la sección trazando perpendiculares a la charnela y trasladando las cotas o distancias correspondientes. 6. Unir los vértices abatidos y rayar o destacar la sección en verdadera magnitud.
