BLOQUE 2. EJERCICIO 2c · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2024

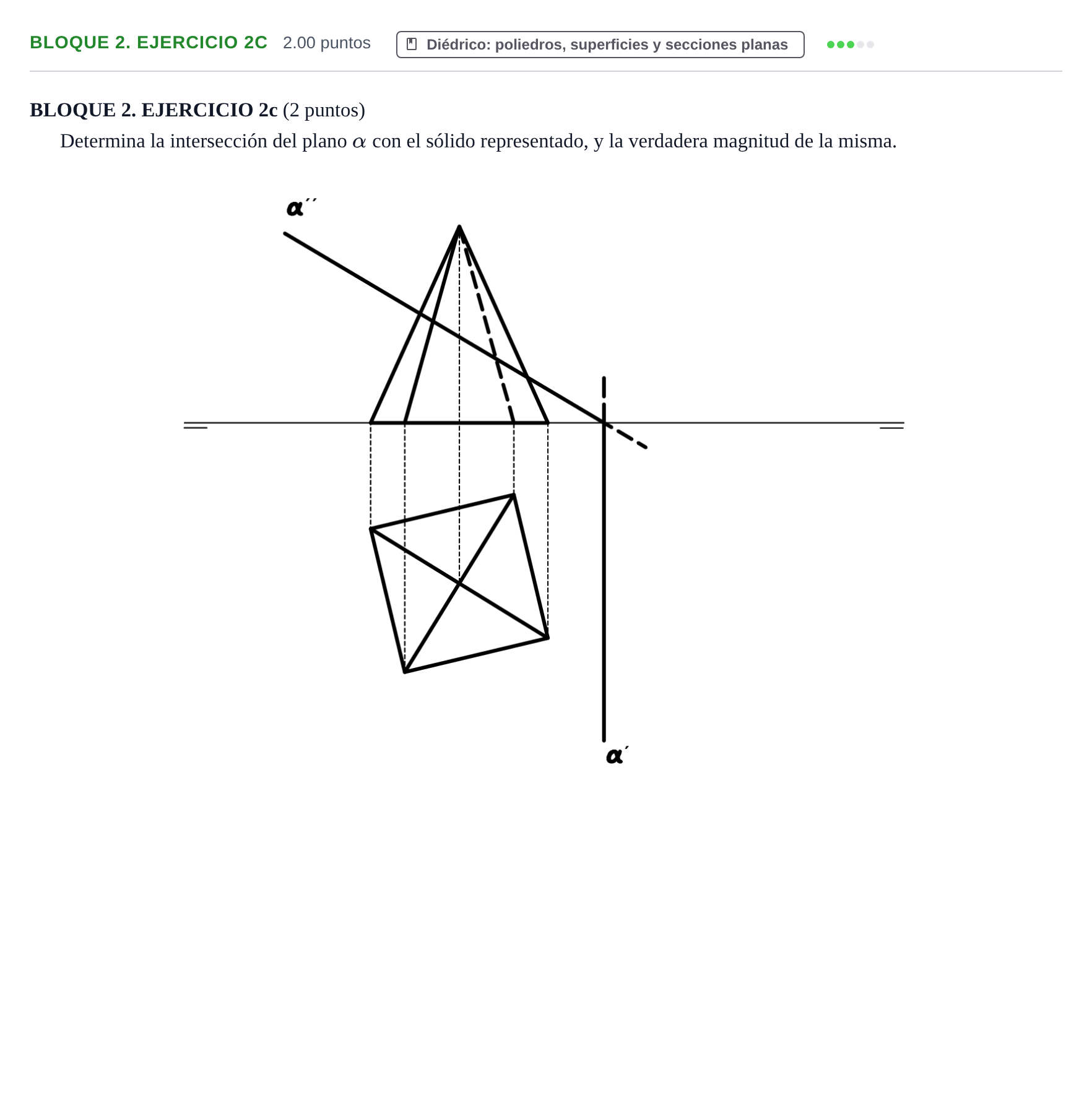

Determina la intersección del plano α con el sólido representado, y la verdadera magnitud de la misma.

Solución: 1. Determinar los puntos de corte en la proyección vertical directamente sobre la traza vertical $\alpha''$ del plano proyectante con las aristas de la pirámide. 2. Proyectar ortogonalmente estos vértices sobre las correspondientes aristas en la proyección horizontal para dibujar el polígono de sección. 3. Abatir el plano $\alpha$ (por ejemplo, sobre el plano horizontal de proyección tomando como charnela la traza $\alpha'$) y abatir cada vértice de la sección para obtener el polígono en verdadera magnitud. 4. Marcar adecuadamente las aristas y rayar la sección en verdadera magnitud.
