Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2025

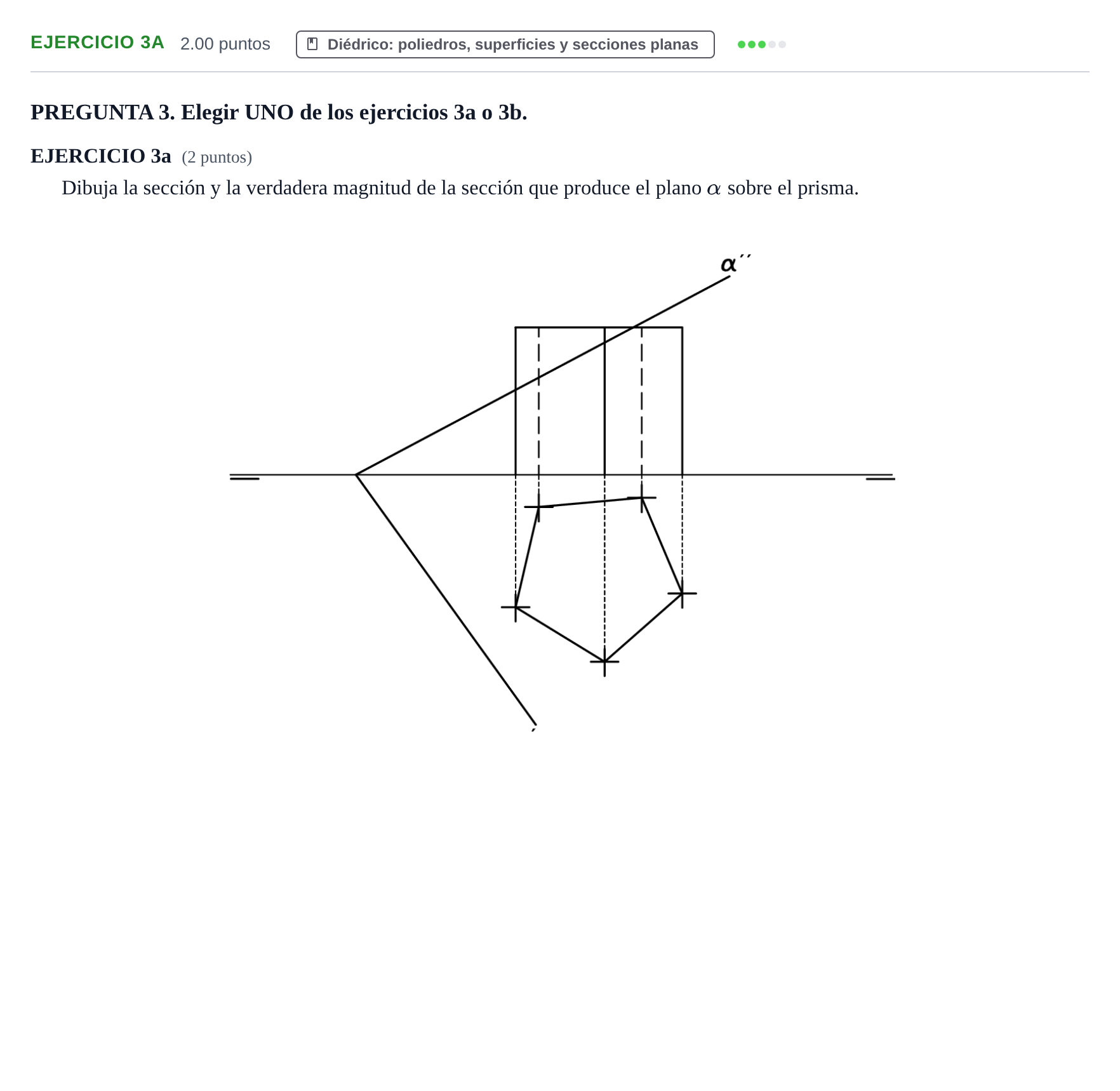

Dibuja la sección y la verdadera magnitud de la sección que produce el plano α sobre el prisma.

Solución: 1. Proyecciones de la sección: - En proyección vertical ($v''$), los puntos de corte de cada una de las aristas laterales verticales y de las bases con la traza proyectante $\alpha''$ dan de forma directa las cotas de los vértices de la sección plana. - En proyección horizontal ($v'$), la sección coincide con el contorno proyectado del prisma pentagonal para las aristas cortadas. 2. Verdadera magnitud de la sección: - Se abate el plano $\alpha$ sobre el plano horizontal de proyección (usando $\alpha'$ como charnela) o sobre el plano vertical. - Mediante perpendiculares y paralelas a la charnela llevando los alejamientos correspondientes, se obtienen los vértices abatidos de la sección pentagonal, uniéndolos para mostrar la sección en verdadera magnitud.
