Enunciado

PREGUNTA 2. Elegir UNO de los ejercicios 2a o 2b.

EJERCICIO 2a (2 puntos)

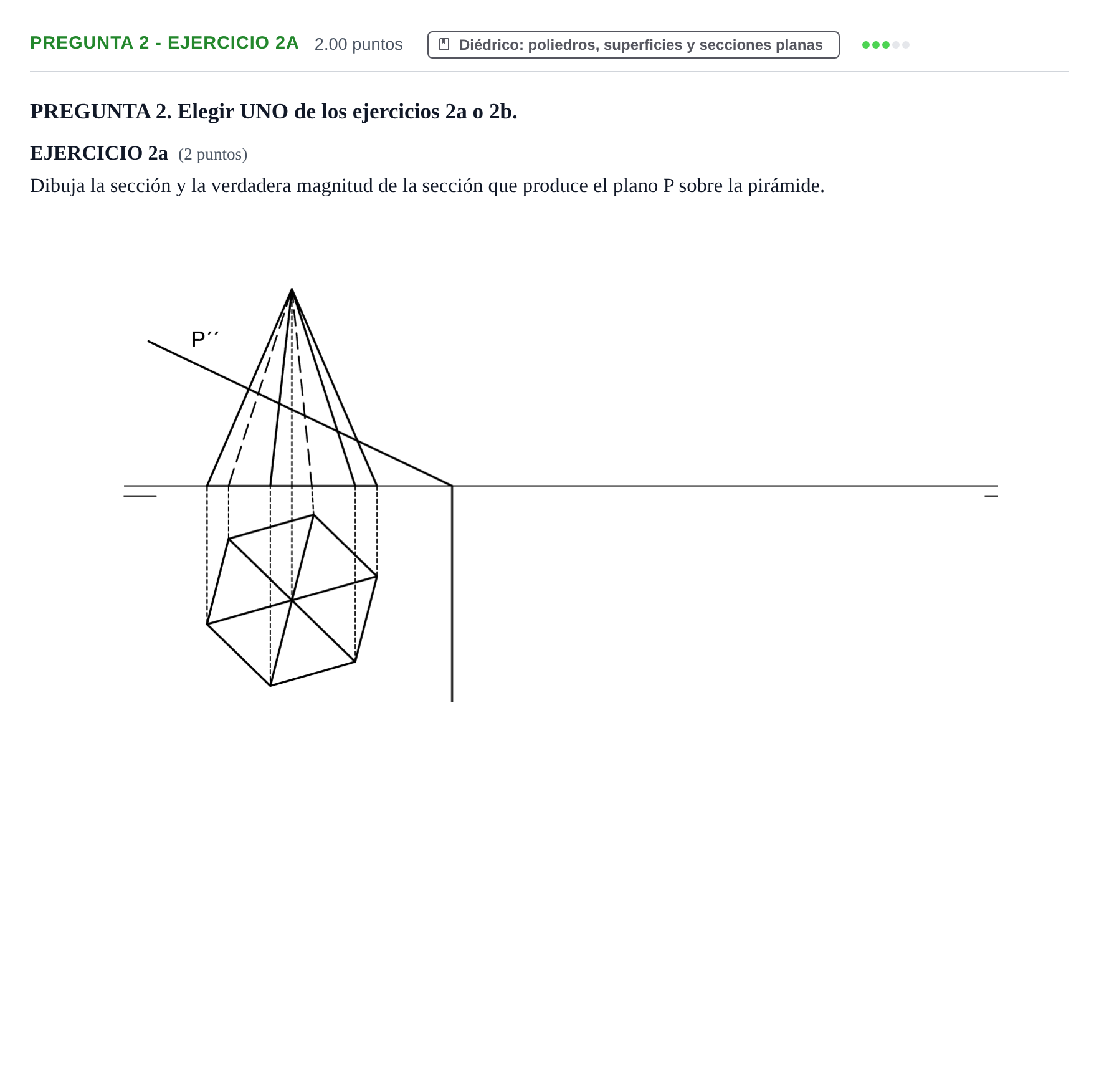

Dibuja la sección y la verdadera magnitud de la sección que produce el plano P sobre la pirámide.

Enunciado: Pregunta 2 - Ejercicio 2a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2025

Solución

Según los criterios oficiales de corrección

Dibuja la sección y la verdadera magnitud de la sección que produce el plano P sobre la pirámide.

Solución: Proyecciones horizontal y vertical de la sección plana hexagonal y abatimiento del plano sobre el plano horizontal para hallar su verdadera magnitud.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
