Apartado 3 - Pregunta 2 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2025

Tema: Electrónica digital combinacional · Del examen Extraordinaria (2025)

Enunciado

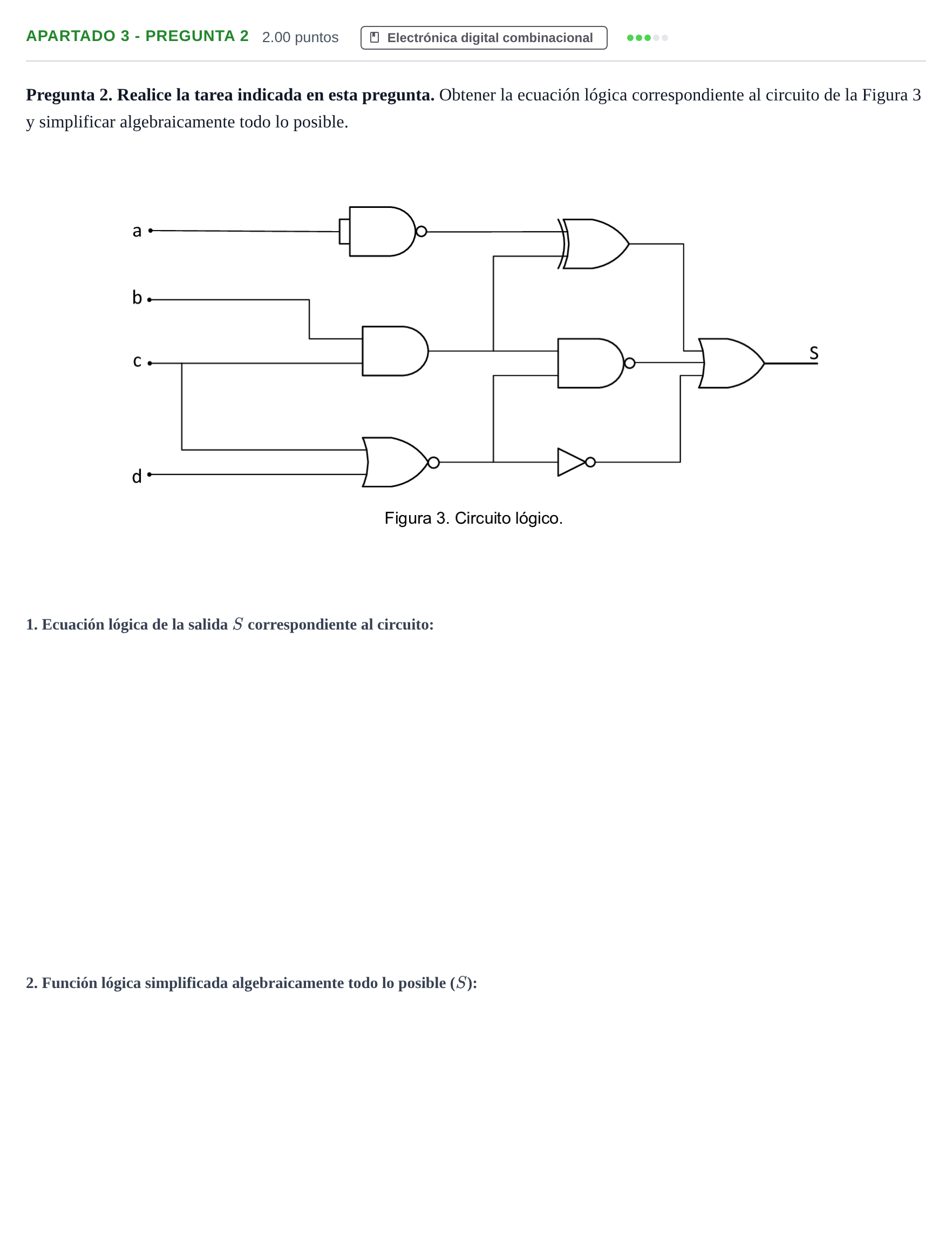

Pregunta 2. Realice la tarea indicada en esta pregunta. Obtener la ecuación lógica correspondiente al circuito de la Figura 3 y simplificar algebraicamente todo lo posible.

Enunciado: Apartado 3 - Pregunta 2 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

Obtener la ecuación lógica correspondiente al circuito de la Figura 3.

Solución: S=(aˉ⊕(b⋅c))+(b⋅c)⋅c+d‾‾+(c+d)S = (\bar{a} \oplus (b\cdot c)) + \overline{(b\cdot c)\cdot \overline{c+d}} + (c+d)

Simplificar algebraicamente todo lo posible.

Solución: 1

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
