Apartado 3 - Pregunta 1 · Tecnología e Ingeniería II PAU Cantabria Ordinaria 2026

Tema: Electrónica digital combinacional · Del examen Ordinaria (2026)

Enunciado

Apartado 3 [2 puntos]. Responda una de estas dos preguntas.

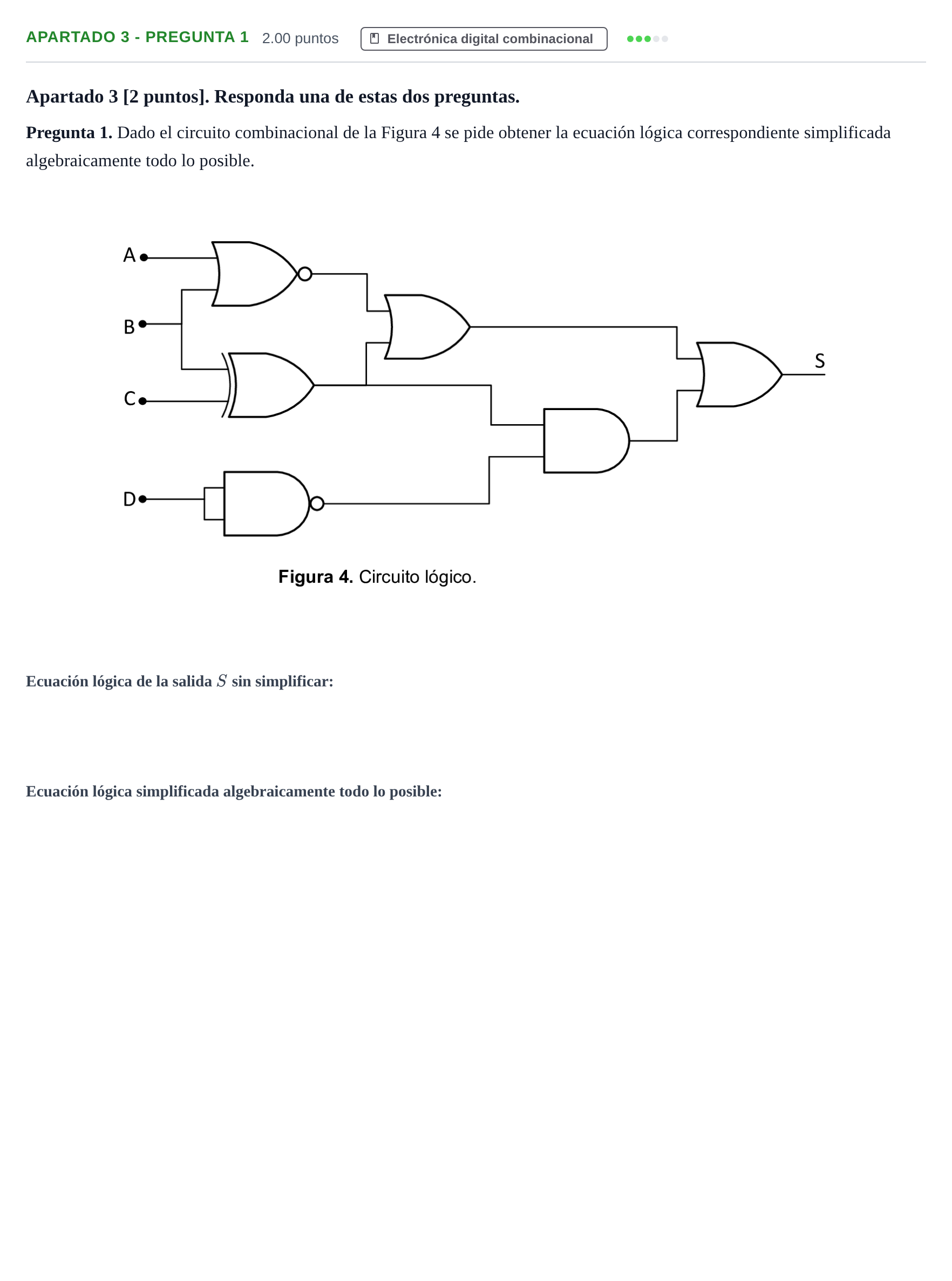

Pregunta 1. Dado el circuito combinacional de la Figura 4 se pide obtener la ecuación lógica correspondiente simplificada algebraicamente todo lo posible.

Enunciado: Apartado 3 - Pregunta 1 · Tecnología e Ingeniería II PAU Cantabria Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Ecuación lógica de la salida S sin simplificar

Solución: S=A+B‾+(B⊕C)+(B⊕C)D‾S = \overline{A+B} + (B \oplus C) + (B \oplus C)\overline{D} / S=A‾ B‾+B⊕C+(B⊕C)D‾S = \overline{A}\,\overline{B} + B \oplus C + (B \oplus C)\overline{D}

Ecuación lógica simplificada algebraicamente todo lo posible

Solución: S=A+B‾+(B⊕C)S = \overline{A+B} + (B \oplus C) / S=A‾ B‾+B⊕CS = \overline{A}\,\overline{B} + B \oplus C / S=A‾ B‾+B‾C+BC‾S = \overline{A}\,\overline{B} + \overline{B}C + B\overline{C}
