Pregunta 3.1 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2026

Enunciado

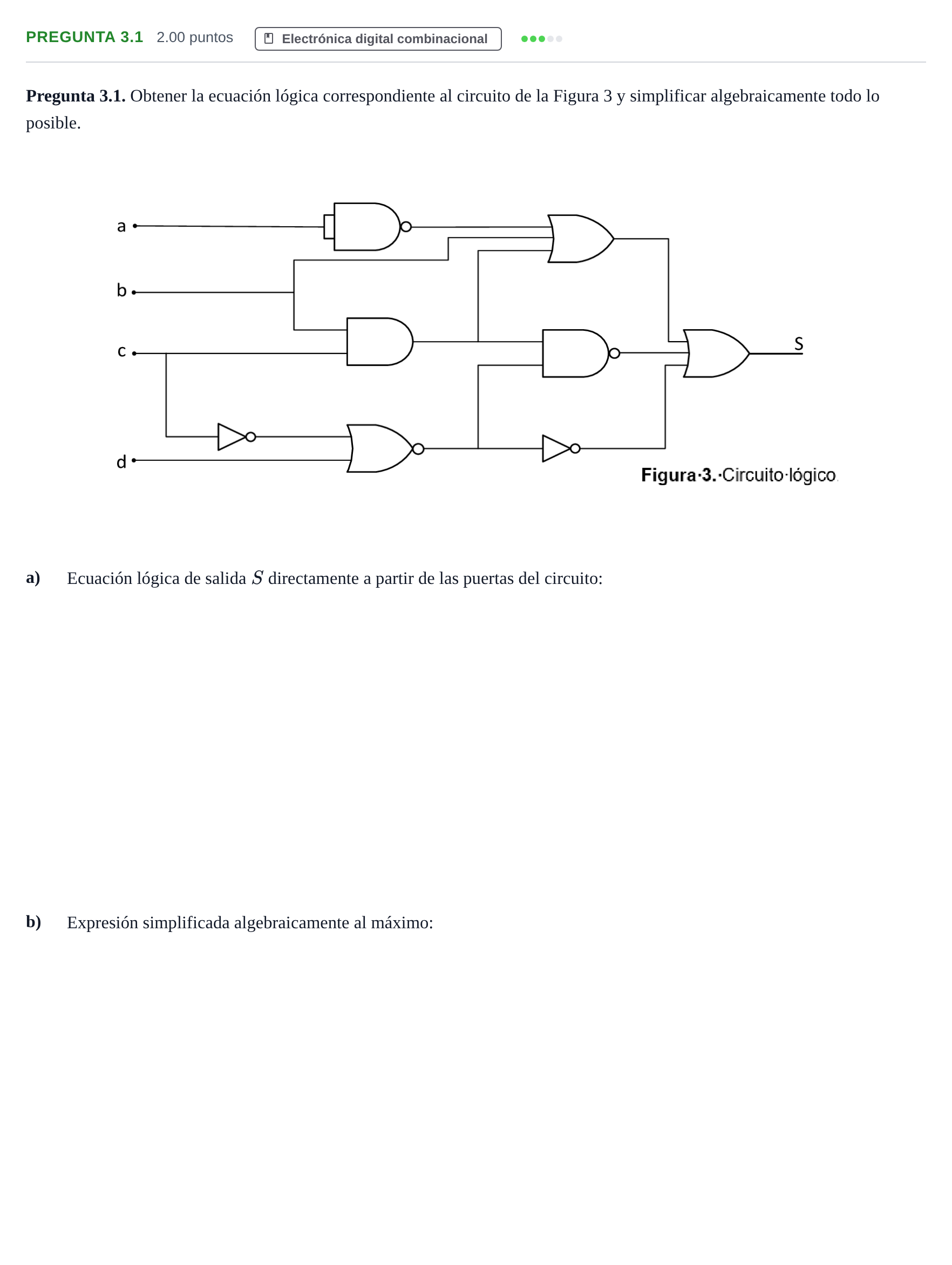

Pregunta 3.1. Obtener la ecuación lógica correspondiente al circuito de la Figura 3 y simplificar algebraicamente todo lo posible.

Ecuación lógica de salida $S$ directamente a partir de las puertas del circuito:

Expresión simplificada algebraicamente al máximo:

Enunciado: Pregunta 3.1 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2026

Según los criterios oficiales de corrección

Obtener la ecuación lógica correspondiente al circuito de la Figura 3

Solución: S = (!a + b + b·c) + !(b·c · !(c + d)) + (c + d)

Simplificar algebraicamente todo lo posible

Solución: 1
