Enunciado

Apartado 3 [2 puntos]. Responda una de estas dos preguntas.

Pregunta 1. Realice la tarea indicada en esta pregunta. Obtener la ecuación lógica correspondiente al circuito de la Figura 3 y simplificar algebraicamente todo lo posible.

1.

2.

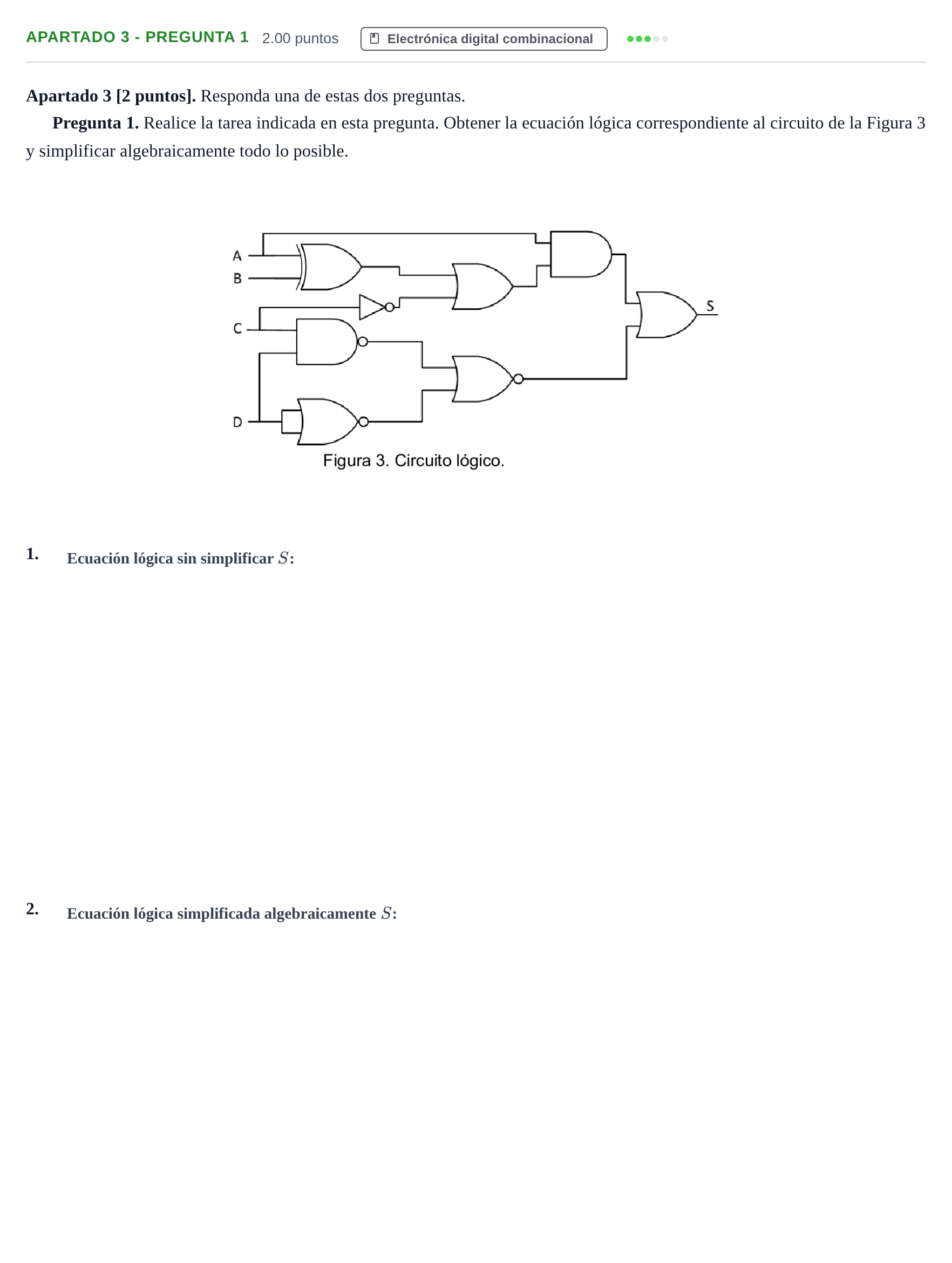

Enunciado: Apartado 3 - Pregunta 1 · Tecnología e Ingeniería II PAU Cantabria Ordinaria 2025

Solución

Según los criterios oficiales de corrección

Obtener la ecuación lógica correspondiente al circuito de la Figura 3

Solución: S=A⋅((A⊕B)+Cˉ)+C⋅DS = A \cdot ((A \oplus B) + \bar{C}) + C \cdot D

Simplificar algebraicamente todo lo posible

Solución: S=ABˉ+ACˉ+CDS = A\bar{B} + A\bar{C} + CD

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
