Ejercicio 6 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2024

Enunciado

Ejercicio 6 [2 PUNTOS]

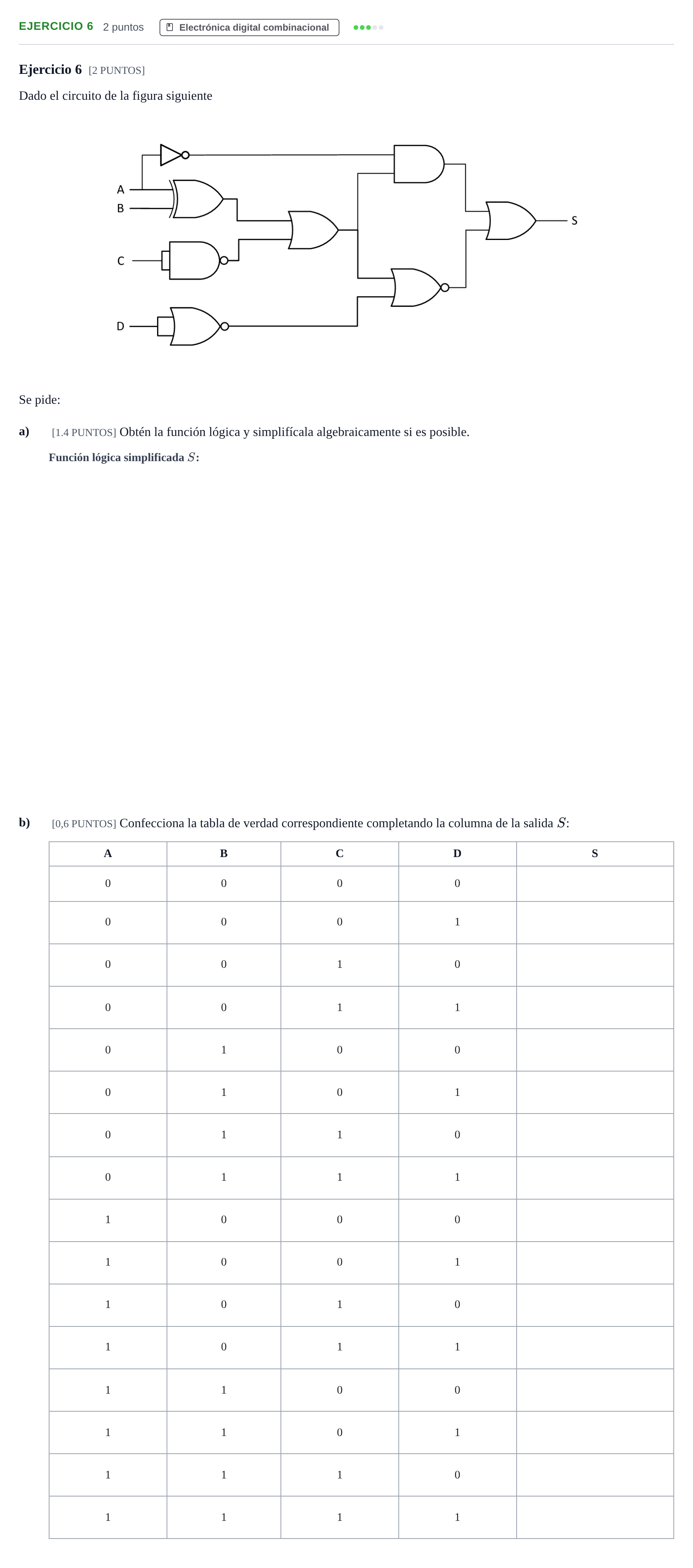

Dado el circuito de la figura siguiente

Se pide:

[1.4 PUNTOS] Obtén la función lógica y simplifícala algebraicamente si es posible.

[0,6 PUNTOS] Confecciona la tabla de verdad correspondiente completando la columna de la salida $S$ :

Enunciado: Ejercicio 6 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2024

Según los criterios oficiales de corrección

a) [1.4 PUNTO] Obtén la función lógica y simplifícala algebraicamente si es posible.

Solución: $S = \bar{A} \cdot (B + \bar{C}) = \bar{A} \cdot B + \bar{A} \cdot \bar{C}$

b) [0,6 PUNTOS] Confecciona la tabla de verdad correspondiente.

Solución: Columna S (de 0000 a 1111): 1, 1, 0, 0, 1, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0
