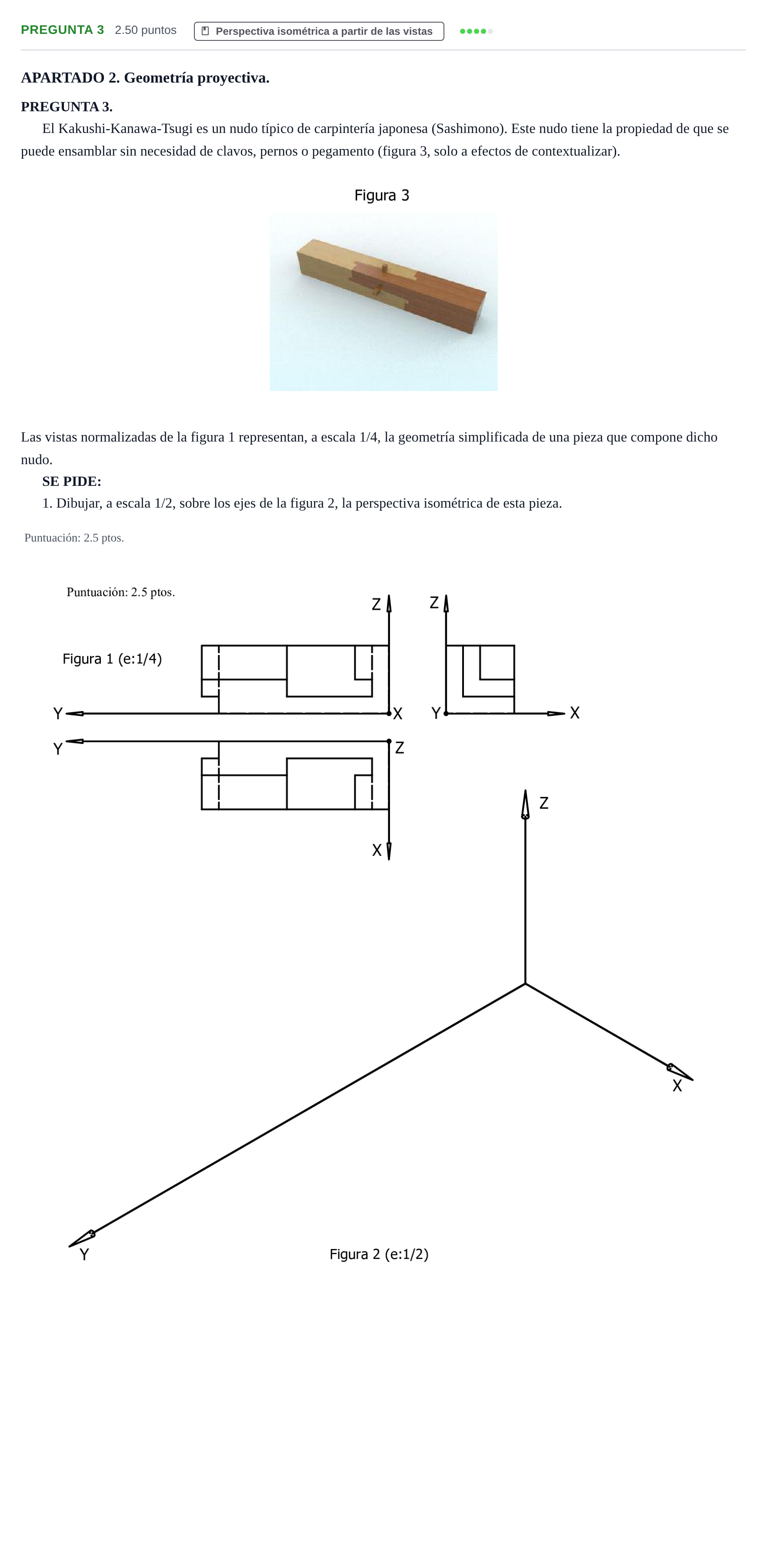

Pregunta 3 · Dibujo técnico II PAU Cantabria Extraordinaria 2025

1. Dibujar, a escala 1/2, sobre los ejes de la figura 2, la perspectiva isométrica de esta pieza.

Solución: Representación en perspectiva isométrica sobre los ejes X, Y, Z con las medidas de las vistas a escala 1/2 (el doble de las dimensiones de la figura 1 a escala 1/4) aplicando el coeficiente de reducción isométrica correspondiente ($\,\approx 0{,}816\,$ o reducción sobre los ejes). La pieza consta de un prisma recto de base rectangular con los rebajes, espigas y entalles correspondientes según las vistas diédricas dadas (alzado, planta y perfil), incluyendo aristas ocultas en trazos discontinuos.
