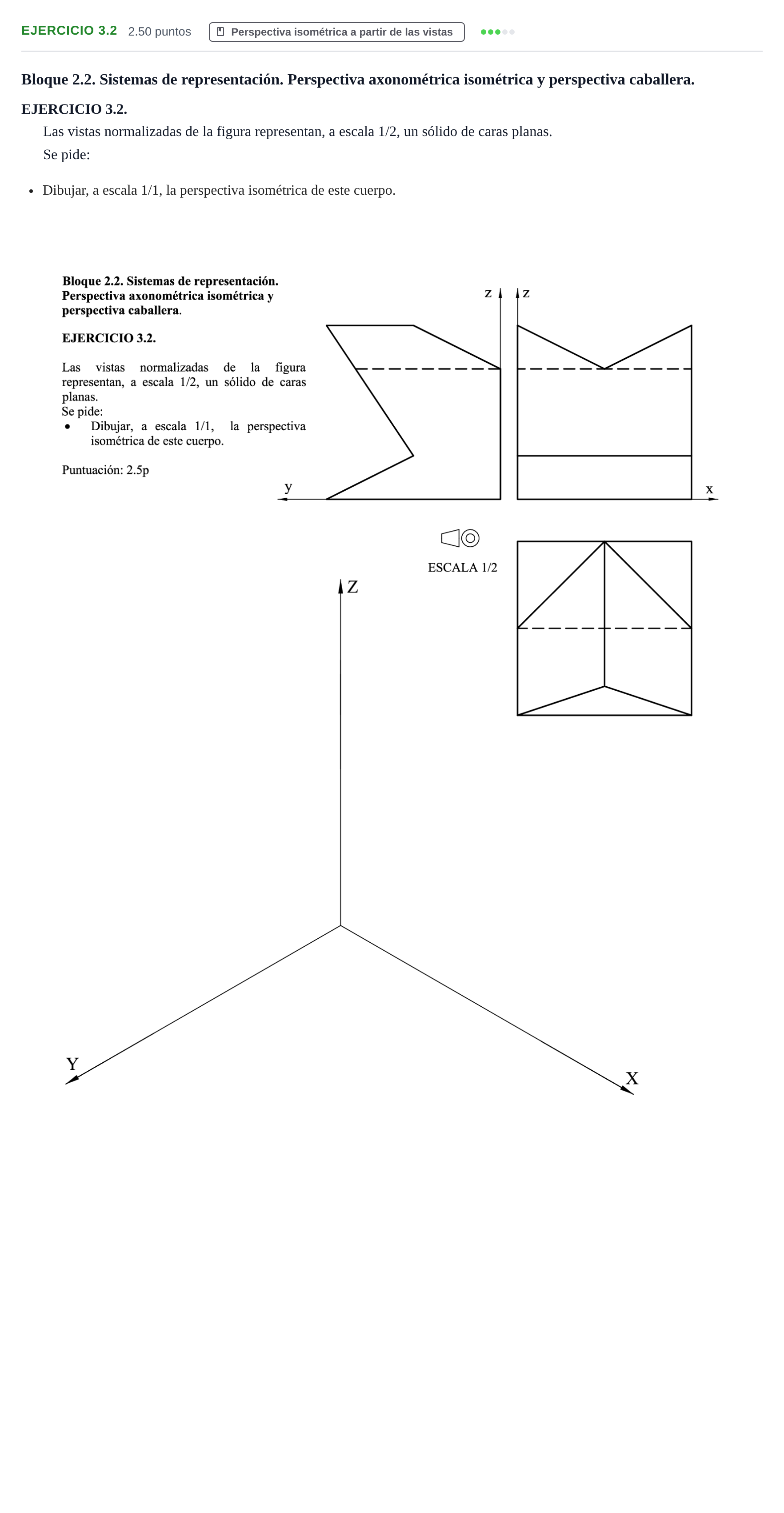

Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Ordinaria 2022

Dibujar, a escala 1/1, la perspectiva isométrica de este cuerpo.

Solución: Perspectiva isométrica completa a escala 1/1 del sólido de caras planas: 1. Caja envolvente: Prisma recto de base cuadrada envolvente trazado sobre los ejes $X$, $Y$ y $Z$ duplicando todas las medidas tomadas de las vistas diédricas (factor de escala $\times 2$). 2. Rebaje superior en cuña/V: En la cara superior, hendidura diedro simétrica que baja hasta la arista central visible en alzado y perfil, formada por dos planos inclinados. 3. Cortes y chaflanes laterales: Escotadura lateral en ángulo entrante correspondiente al perfil izquierdo, manteniendo la simetría de las caras planas. 4. Aristas vistas y ocultas: Trazado de las aristas visibles con línea continua gruesa y, en su caso, aristas ocultas con trazos discontinuos según el criterio de representación axonométrica.
