Pregunta 3 · Dibujo técnico II PAU Cantabria Ordinaria 2025

Tema: Perspectiva isométrica a partir de las vistas · Del examen Ordinaria (2025)

Enunciado

APARTADO 2. Geometría proyectiva.

PREGUNTA 3.

Las vistas normalizadas de la figura 1 representan, a escala 3/2, una pieza de caras planas.

SE PIDE:

1.

Dibujar, a escala 4/1, sobre los ejes de la figura 2, la perspectiva isométrica de esta pieza.

[2.5 ptos.]

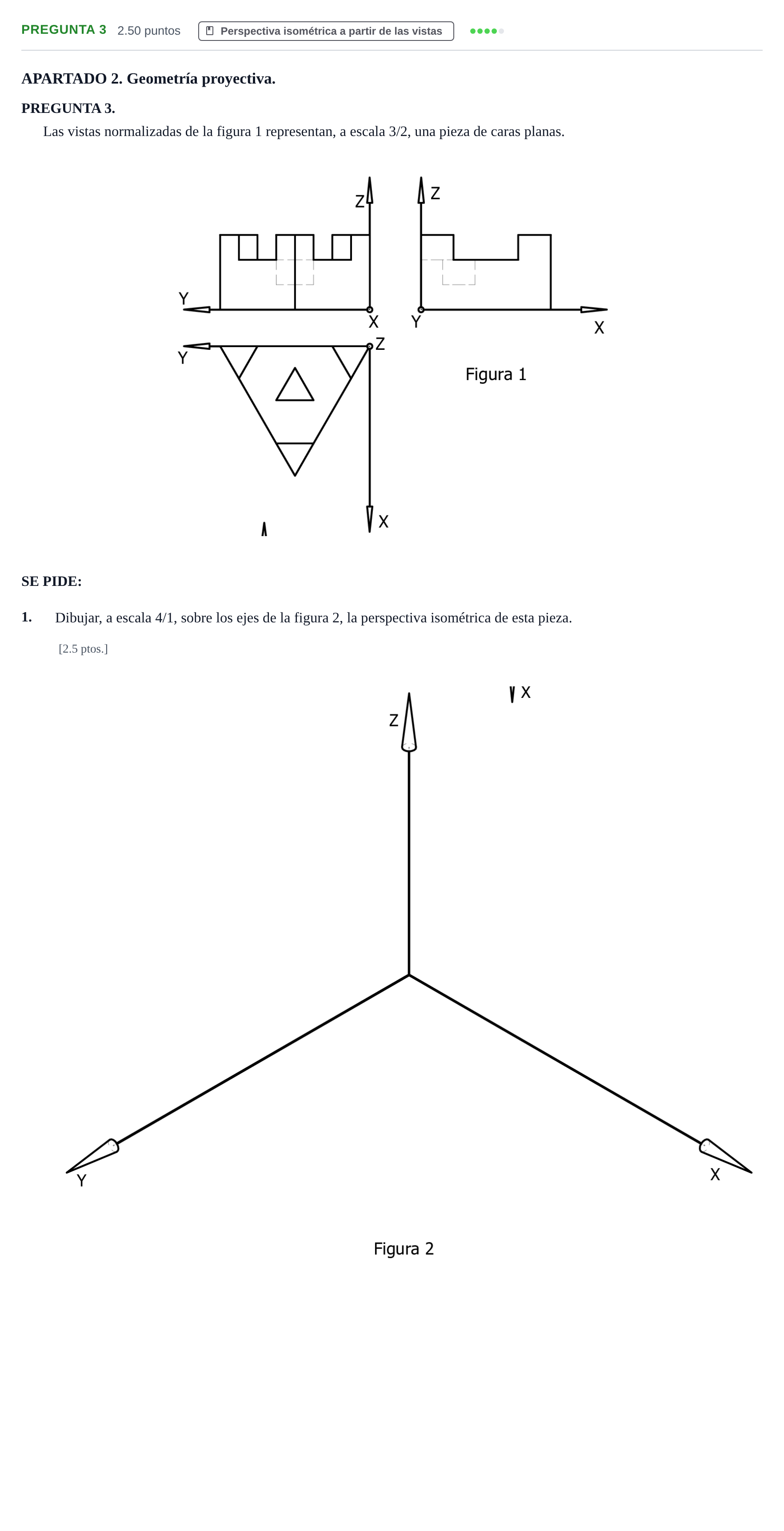

Enunciado: Pregunta 3 · Dibujo técnico II PAU Cantabria Ordinaria 2025

Solución

Según los criterios oficiales de corrección

1. Dibujar, a escala 4/1, sobre los ejes de la figura 2, la perspectiva isométrica de esta pieza.

Solución: Perspectiva isométrica delineada de la pieza de caras planas con base prismática triangular y vaciados interiores/superiores, aplicando la escala y el coeficiente de reducción isométrico correspondientes e incluyendo aristas vistas y discontinuas ocultas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
