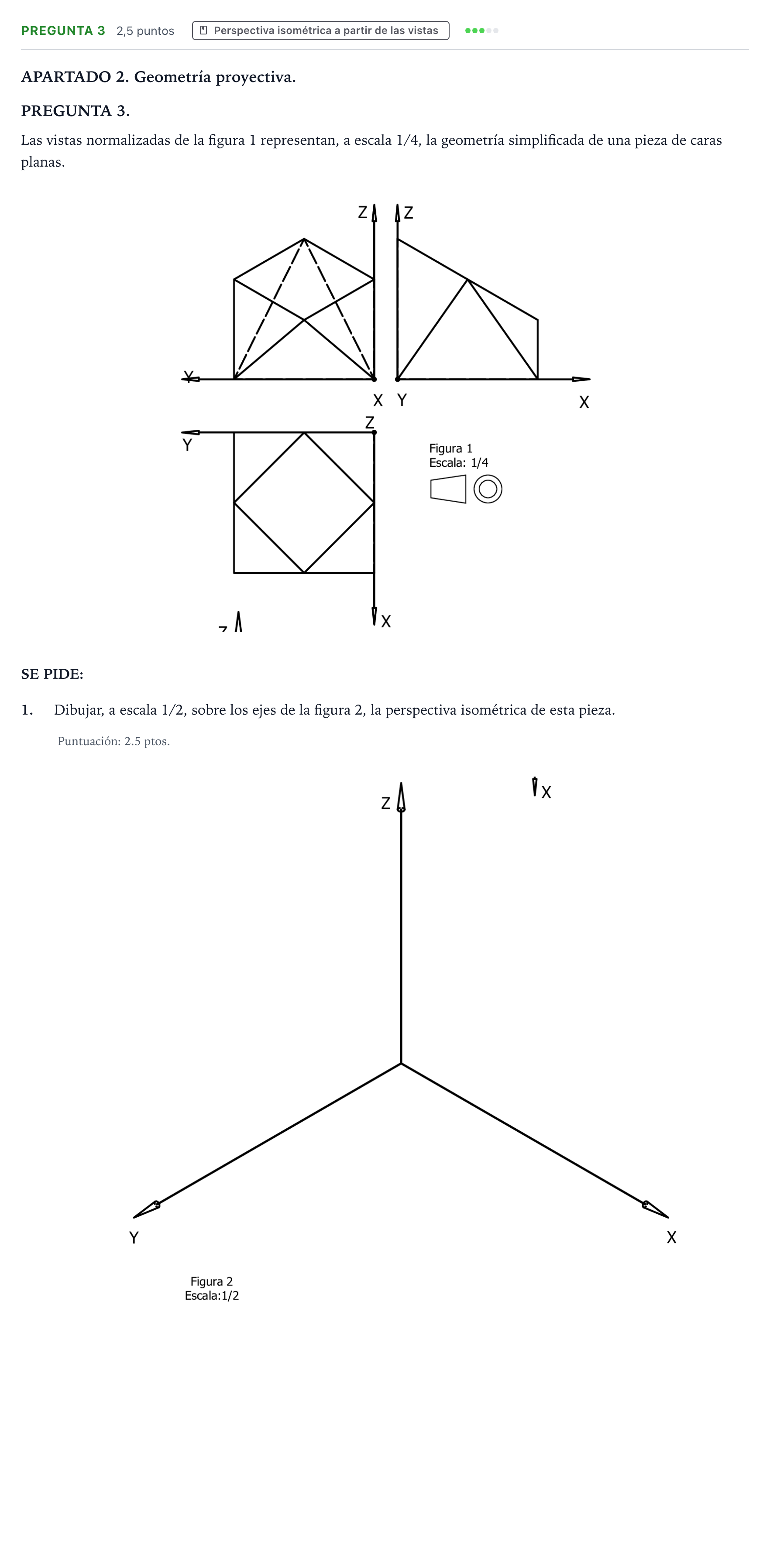

Pregunta 3 · Dibujo técnico II PAU Cantabria Extraordinaria 2026

1. Dibujar, a escala 1/2, sobre los ejes de la figura 2, la perspectiva isométrica de esta pieza.

Solución: Perspectiva isométrica correctamente delineada con aristas vistas y discontinuas (ocultas): - Factor de escala aplicado: relación de escala $\frac{1/2}{1/4} = 2$ (el doble de las dimensiones medidas en la Figura 1). - Coeficiente de reducción de la perspectiva isométrica ($c \approx 0{,}816$) aplicado a los tres ejes axonométricos $X$, $Y$, $Z$. - Representación rigurosa de las caras planas que forman la pirámide truncada/oblicua inscrita y el prisma envolvente, diferenciando las aristas visibles (trazo continuo) de las ocultas (trazo discontinuo).
