Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2023

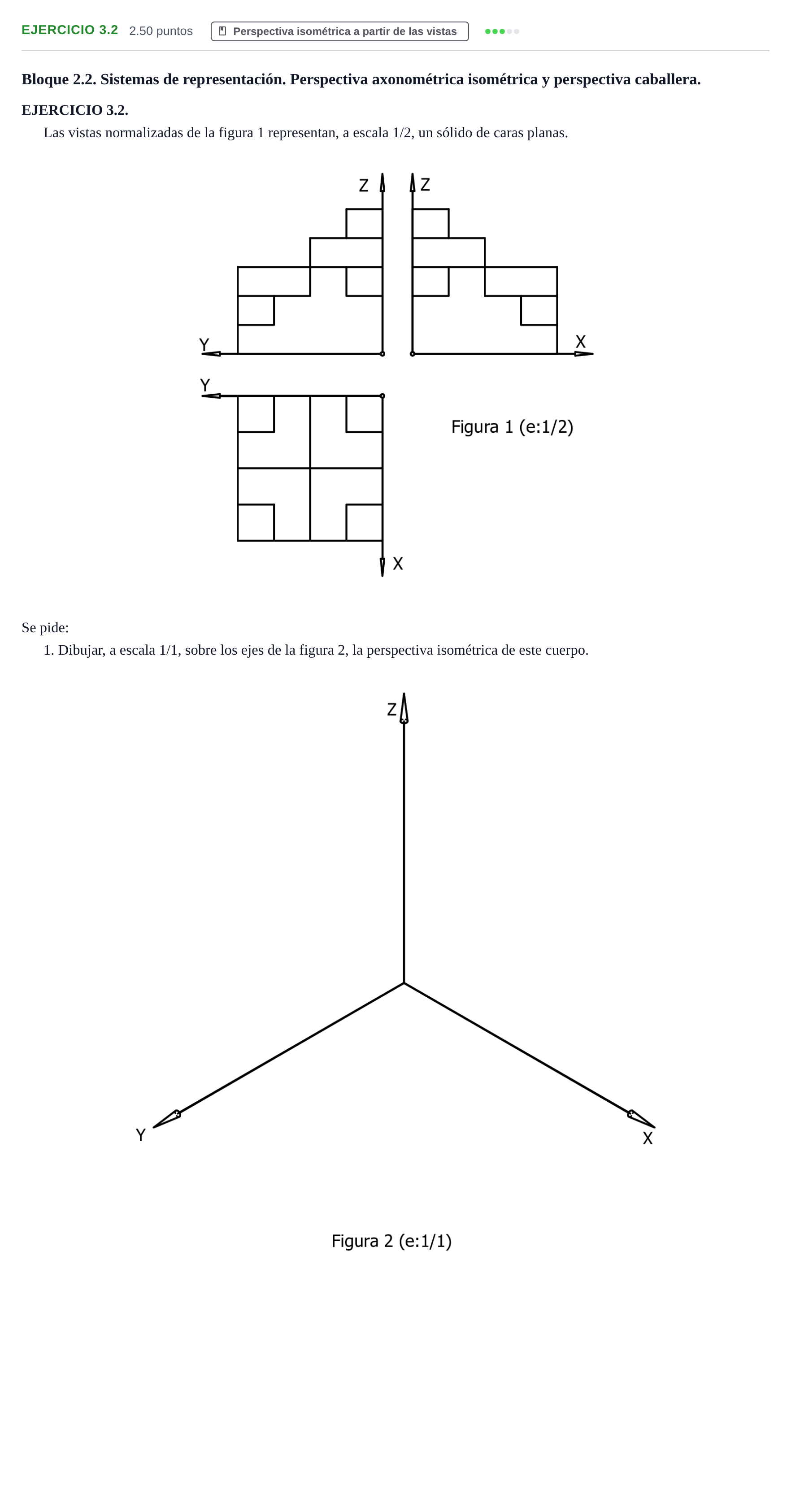

1. Dibujar, a escala 1/1, sobre los ejes de la figura 2, la perspectiva isométrica de este cuerpo.

Solución: Representación en perspectiva isométrica normalizada a escala 1/1 del sólido escalonado con simetría central y huecos prismáticos según las vistas ortogonales dadas, aplicando el coeficiente de reducción isométrica a los ejes ($C_r \approx 0{,}816$) o manteniendo las medidas a escala 1/1 según el criterio indicado, con todas sus aristas vistas continuas y aristas ocultas a trazos.
