Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2021
Tema: Perspectiva isométrica a partir de las vistas · Del examen Extraordinaria (2021)
Enunciado
Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.
EJERCICIO 3.2.

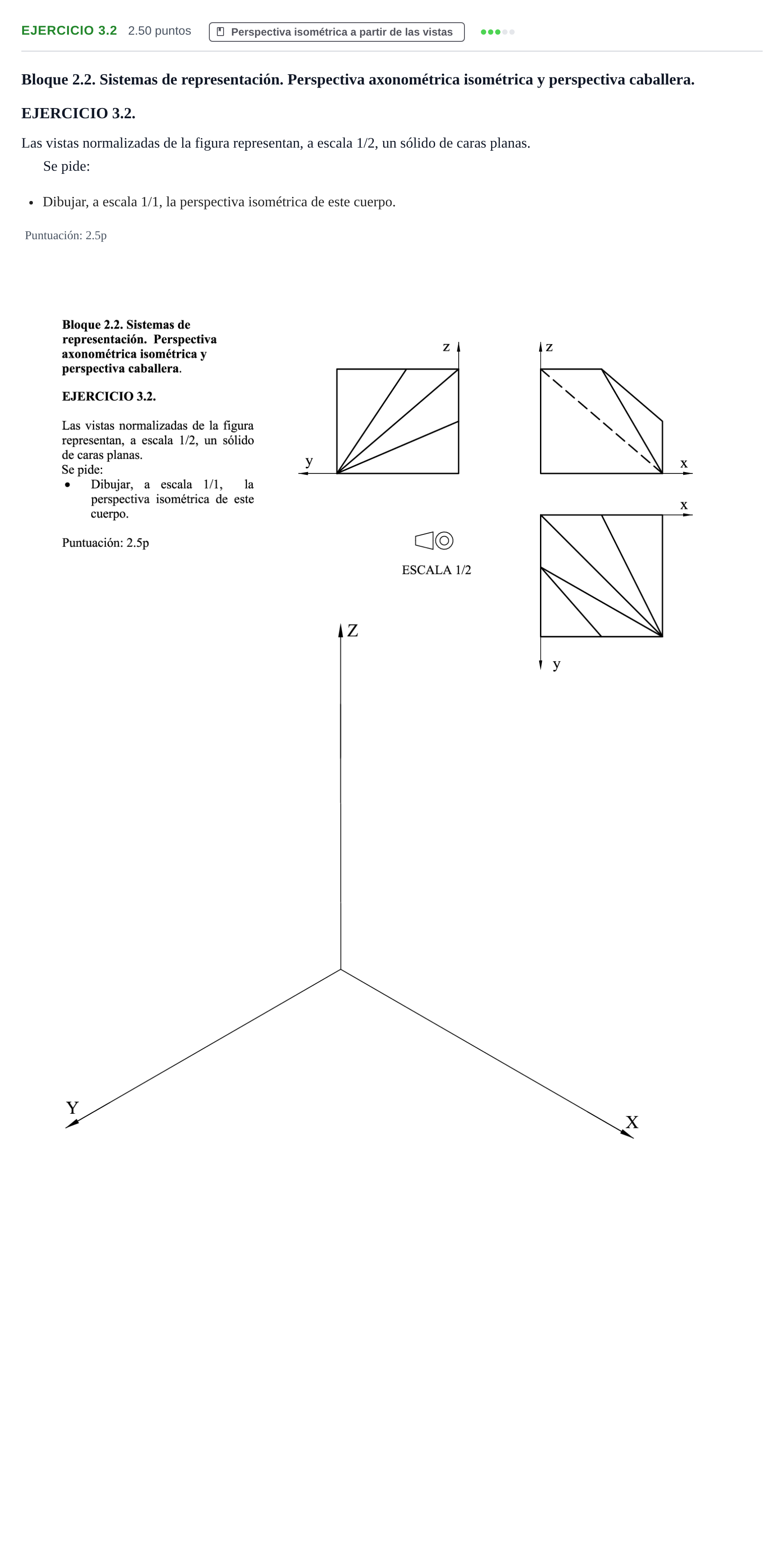

Las vistas normalizadas de la figura representan, a escala 1/2, un sólido de caras planas.
Se pide:
Dibujar, a escala 1/1, la perspectiva isométrica de este cuerpo.
Puntuación: 2.5p
Solución
Según los criterios oficiales de corrección
Dibujar, a escala 1/1, la perspectiva isométrica de este cuerpo.
Solución: Perspectiva isométrica del sólido a escala 1/1 dibujada sobre los ejes dados. - Dibujar la perspectiva isométrica correctamente: 2,5p. - Dibujar sólo un croquis del cuerpo bien interpretado: 0,5p (no acumulado a la puntuación anterior). Penalizaciones por errores: - Error en la escala: -1p. - No aplicar el coeficiente de reducción: -1p. - No dibujar las líneas discontinuas en la perspectiva: -0p.
