Ejercicio 3.1 · Dibujo técnico II PAU Cantabria Ordinaria 2024

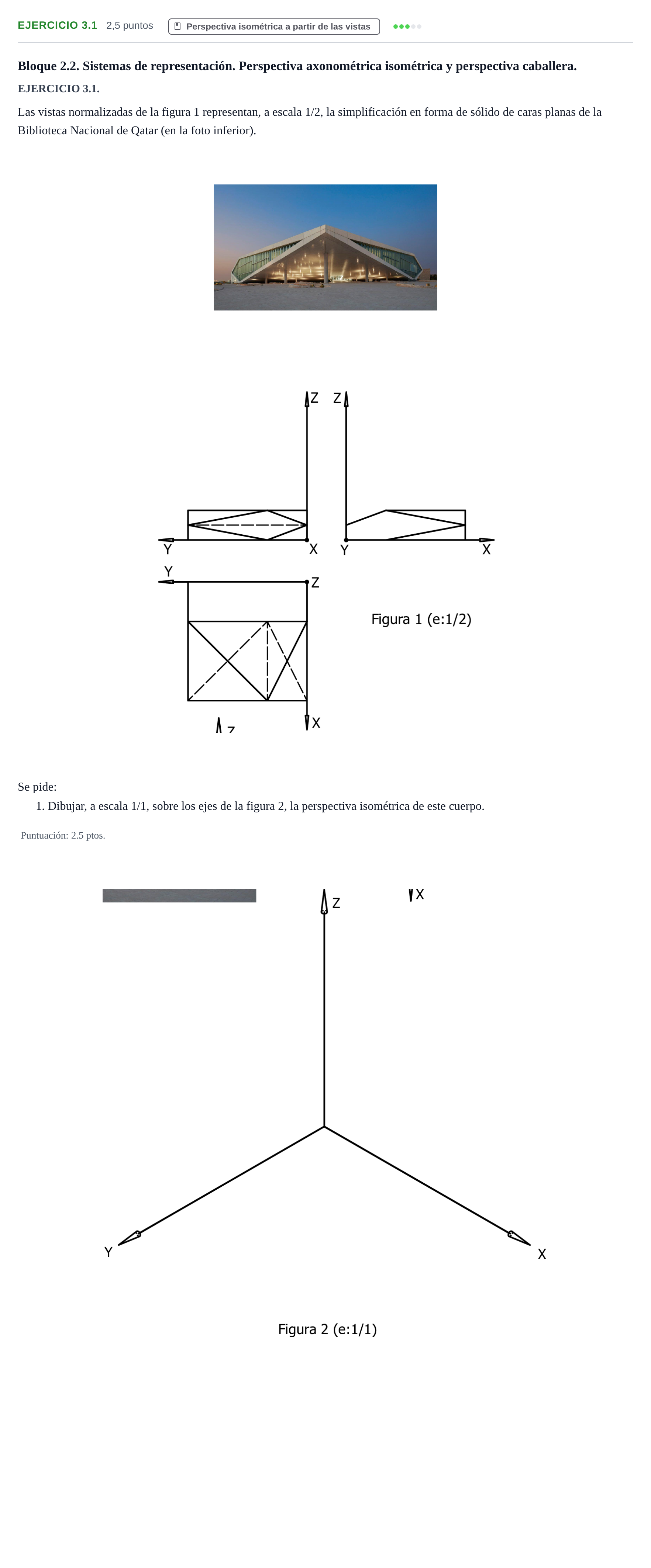

1. Dibujar, a escala 1/1, sobre los ejes de la figura 2, la perspectiva isométrica de este cuerpo.

Solución: Representación correcta de la pieza en perspectiva isométrica sobre los ejes X, Y, Z dados: - Se duplican las medidas tomadas de las vistas diédricas (cambio de escala de 1/2 a 1/1). - Se aplica el coeficiente de reducción isométrica correspondiente sobre cada uno de los tres ejes axonométricos ($c_x = c_y = c_z = \sqrt{2/3} \approx 0{,}816$). - Se dibuja la envolvente prismática base y se trazan las aristas oblicuas que definen los planos inclinados del sólido (forma de rombo/cuña facetsada de la cubierta y accesos inferiores). - Se representan adecuadamente las aristas vistas con línea continua y las aristas ocultas con línea discontinua.
