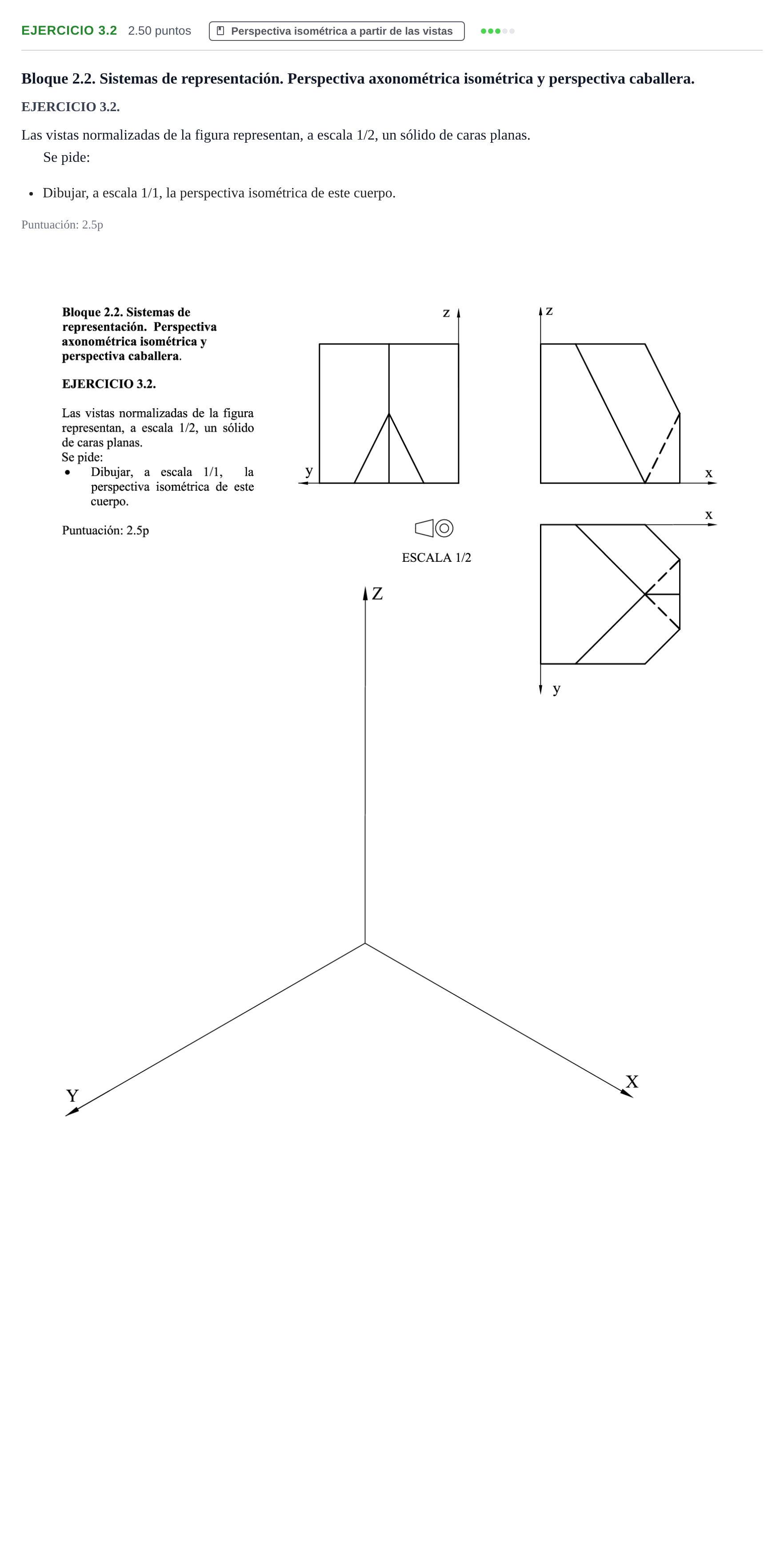

Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2022

Dibujar, a escala 1/1, la perspectiva isométrica de este cuerpo.

Solución: Perspectiva isométrica del sólido a escala 1/1: - Prisma envolvente inicial: Las medidas tomadas sobre las vistas se duplican (factor $2$) y se trasladan sobre los ejes isométricos $X$, $Y$ y $Z$. - Cuerpo base: Bloque poliédrico delimitado por sus caras exteriores según la correspondencia de los tres ejes: eje $X$ (anchura hacia la derecha), eje $Y$ (profundidad hacia la izquierda) y eje $Z$ (altura vertical). - Cortes y planos inclinados: 1. Plano inclinado superior que desciende en la parte anterior según la rampa observada en el perfil/alzado. 2. Chaflanes verticales en las esquinas según se observa en la planta. 3. Vaciado o hendidura triangular central inferior y posterior visible mediante las líneas discontinuas y aristas vistas correspondientes. - Líneas vistas y ocultas: Trazado a tinta o grafito limpio diferenciando aristas vistas (línea continua gruesa) y aristas ocultas (línea de trazos, si se solicitan) o prescindiendo de las ocultas si no son necesarias para definir la forma.
