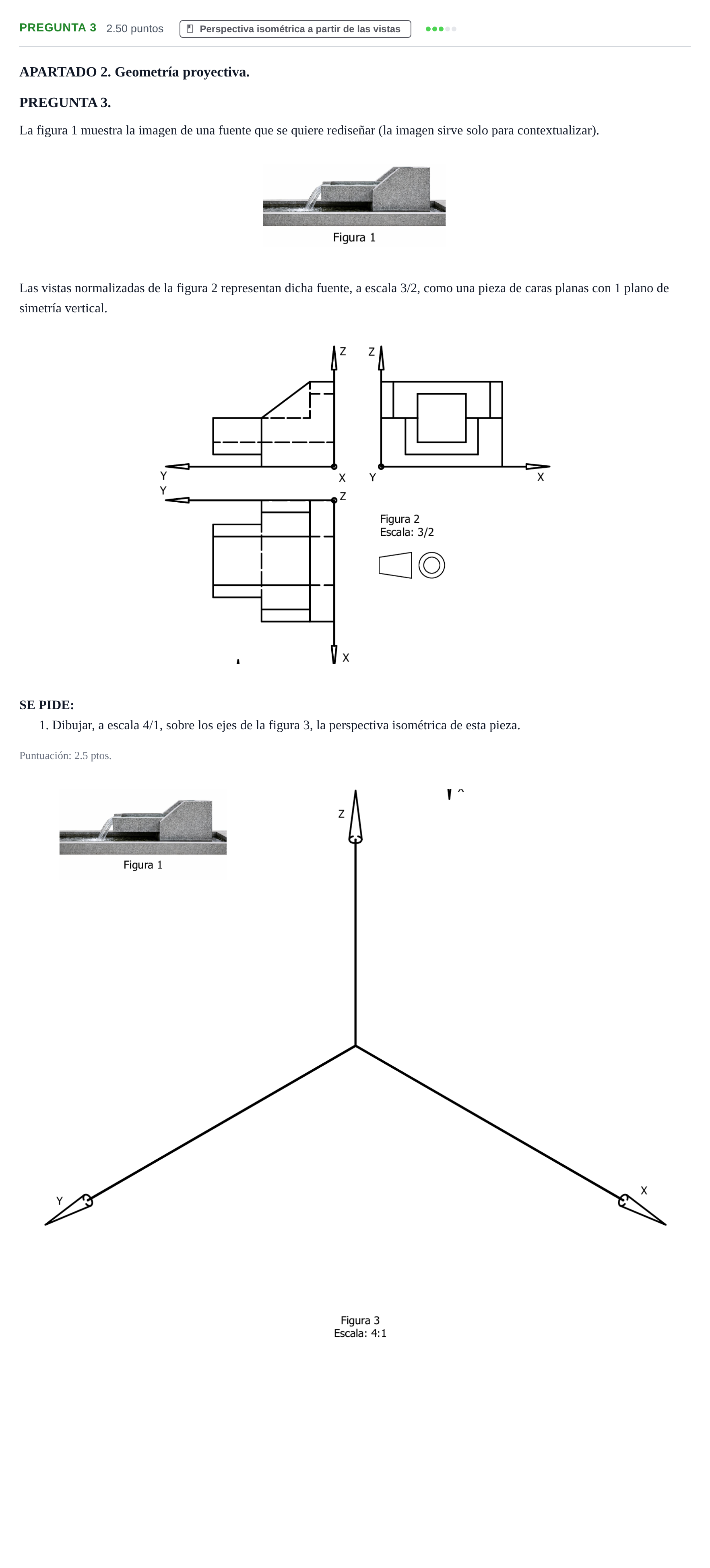

Pregunta 3 · Dibujo técnico II PAU Cantabria Ordinaria 2026

1. Dibujar, a escala 4/1, sobre los ejes de la figura 3, la perspectiva isométrica de esta pieza.

Solución: Delineación completa y correcta de la perspectiva isométrica de la pieza sobre los ejes dados, aplicando la escala correspondiente y el coeficiente de reducción isométrica ($C_r \approx 0{,}816$), representando todas las aristas visibles y las aristas ocultas como líneas discontinuas que no coincidan con los ejes.
