Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Ordinaria 2023
Tema: Perspectiva isométrica a partir de las vistas · Del examen Ordinaria (2023)

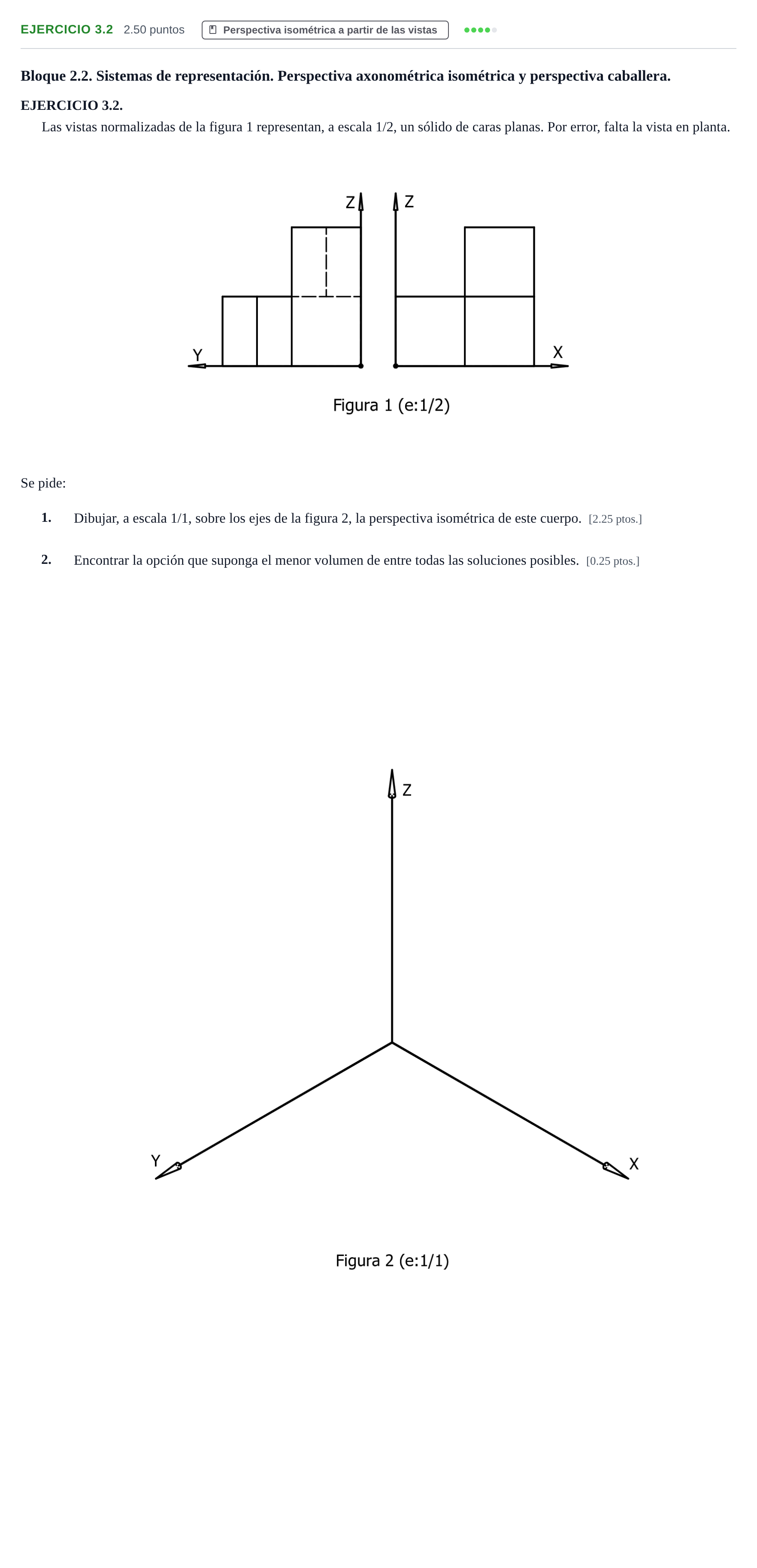

Enunciado
Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.
EJERCICIO 3.2.
Las vistas normalizadas de la figura 1 representan, a escala 1/2, un sólido de caras planas. Por error, falta la vista en planta.
Se pide:
1.
Dibujar, a escala 1/1, sobre los ejes de la figura 2, la perspectiva isométrica de este cuerpo. [2.25 ptos.]
2.
Encontrar la opción que suponga el menor volumen de entre todas las soluciones posibles. [0.25 ptos.]
Solución
Según los criterios oficiales de corrección
1. Dibujar, a escala 1/1, sobre los ejes de la figura 2, la perspectiva isométrica de este cuerpo. 2. Encontrar la opción que suponga el menor volumen de entre todas las soluciones posibles.
Solución: Perspectiva isométrica delineada a escala 1/1 de la pieza con menor volumen compatible con el alzado y el perfil dados, incluyendo las aristas vistas continuas y aristas ocultas en línea discontinua.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
