Ejercicio 3.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2024

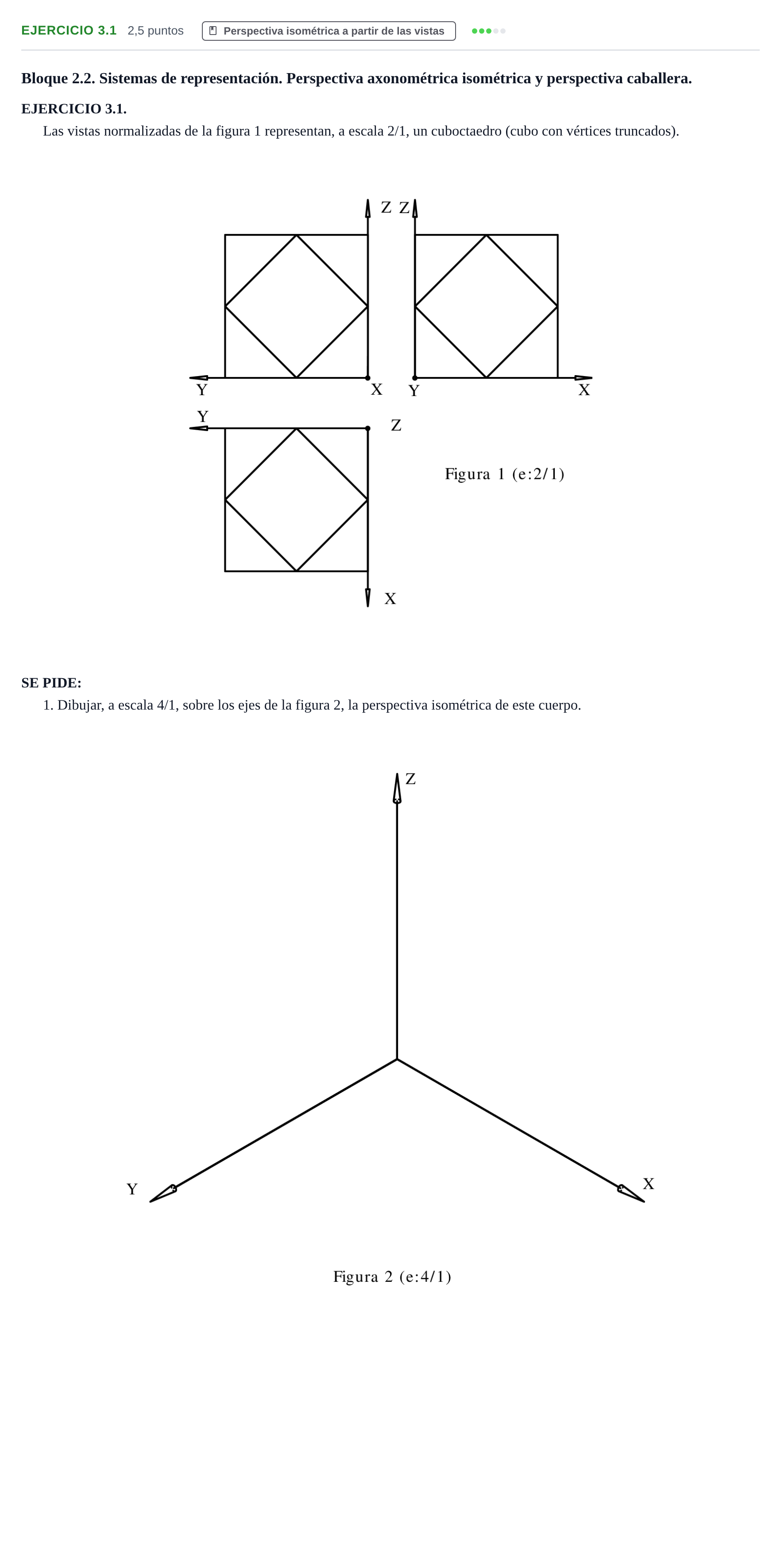

1. Dibujar, a escala 4/1, sobre los ejes de la figura 2, la perspectiva isométrica de este cuerpo.

Solución: Representación en perspectiva isométrica del cuboctaedro a escala 4/1 sobre los ejes axonométricos $X$, $Y$, $Z$ dados. La figura resultante está formada por 6 caras cuadradas (centradas en las caras de un cubo contenedor de referencia) y 8 caras triangulares equiláteras (procedentes del truncamiento de los 8 vértices del cubo). Se deben incluir todas las aristas vistas con línea continua y las aristas ocultas con línea discontinua, aplicando el cambio de escala de 2/1 a 4/1 (factor 2 sobre las medidas de las vistas) y el coeficiente de reducción isométrico en cada uno de los tres ejes axonométricos.
