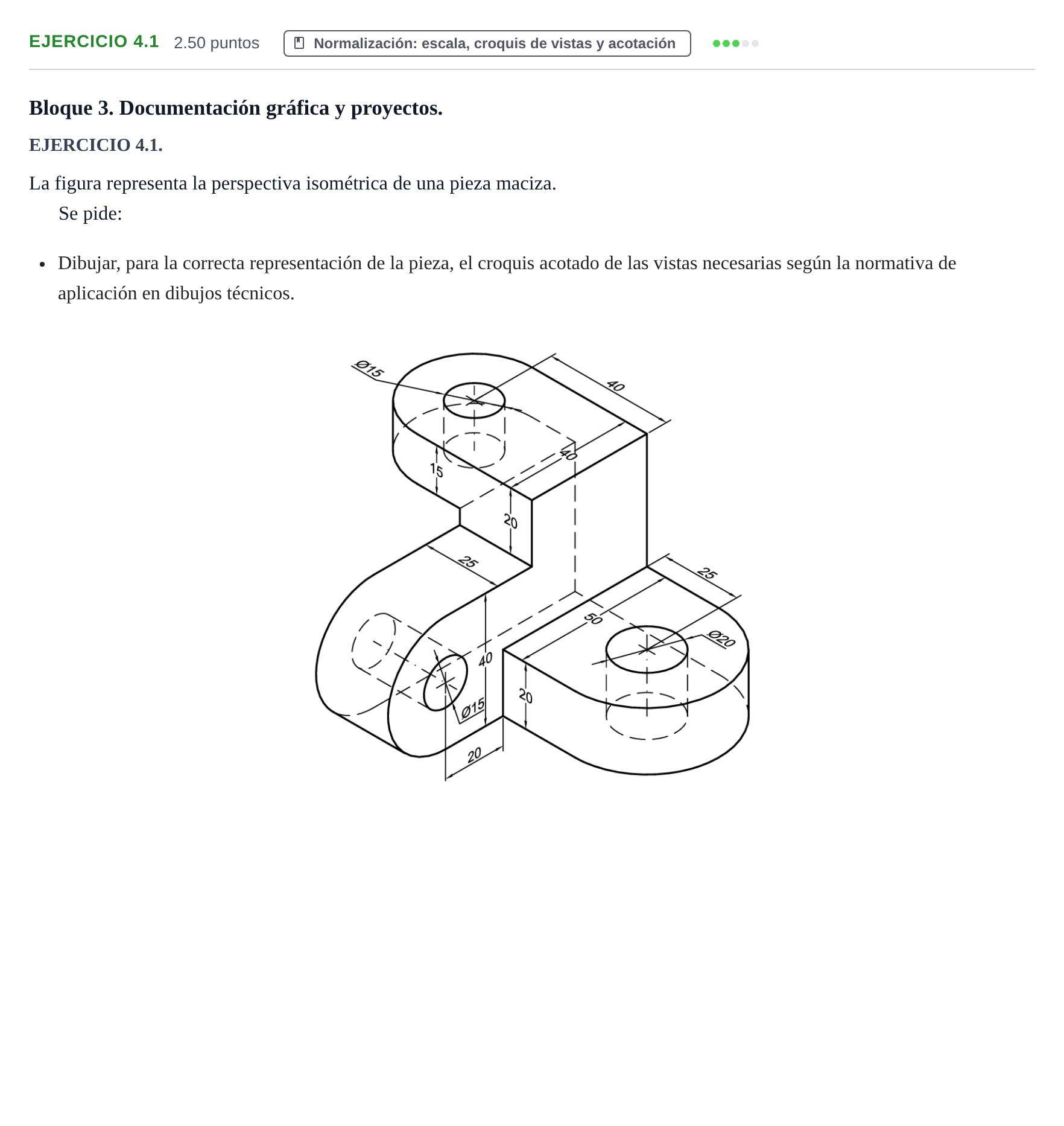

Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Ordinaria 2022

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Croquis a mano alzada bien proporcionado que incluya las vistas mínimas necesarias para definir unívocamente la pieza (habitualmente Alzado, Planta y Perfil izquierdo, o bien Alzado seccionado/semisección y Planta): 1. Selección y correspondencia de vistas: - Alzado principal: Vista frontal según la dirección más representativa (por ejemplo, desde el frente-derecha o frente-izquierda de la isométrica), mostrando los escalonamientos verticales y la posición de los brazos. - Planta: Proyectada ortogonalmente bajo el alzado, mostrando la silueta en planta de la base semicircular, el brazo intermedio y la orejeta superior. - Perfil (o corte): Situado en correspondencia diédrica, definiendo los espesores y los orificios pasantes (con líneas discontinuas si son ocultas, o continuas si se realiza corte). 2. Elementos geométricos y normalización: - Ejes de simetría y de revolución (línea de trazo y punto fina) en los tres cilindros/taladros ($⌀15$, $⌀15$, $⌀20$) y en los extremos semicilíndricos. - Diferenciación de grosores de línea: gruesa para aristas y contornos vistos; fina para líneas de cota, auxiliares y ejes. 3. Acotación según normas UNE/ISO: - Cotas lineales de posición y dimensión: $40$, $20$, $25$, $50$, $15$, $20$, etc. - Cotas de diámetros con el símbolo $\varnothing$ precediendo a la cifra: $\varnothing 15$ (taladros pasantes) y $\varnothing 20$. - Radios de los redondeos exteriores ($R20$, $R25$, etc.) si no se acotan por su diámetro o centro. - No duplicar cotas y evitar acotar sobre aristas ocultas salvo necesidad justificada.
