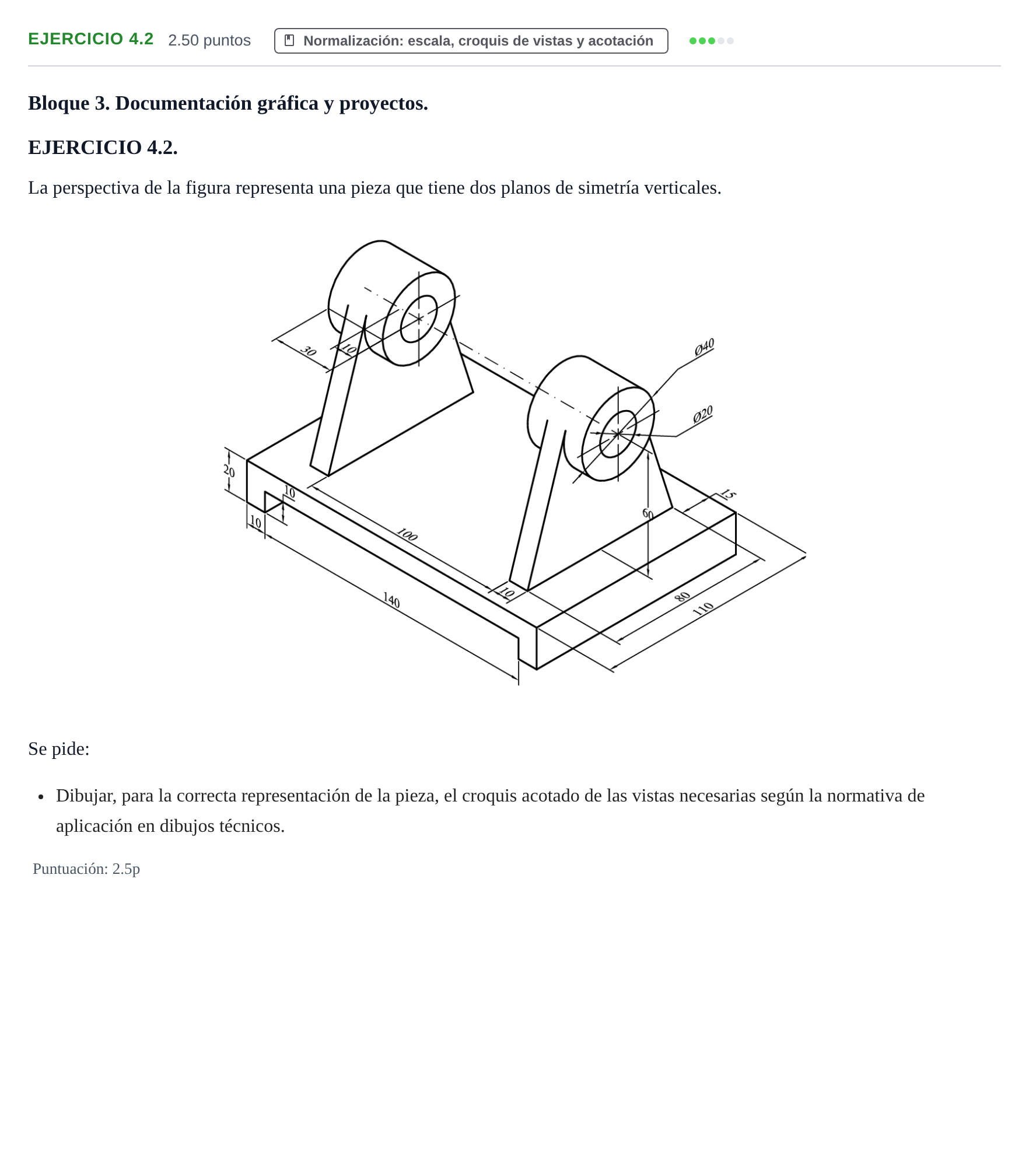

Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Ordinaria 2021

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Croquis normalizado con dos vistas, con los dos ejes de simetría en trazo y punto fino. 1. Vista según el eje de los cilindros (alzado o perfil): - Base de $110\times 20$ con los dos rebajes inferiores de $10\times 10$, uno a cada lado. - Apoyo trapezoidal: anchura $80$ en la base (a $15$ de cada borde) y laterales tangentes al cilindro. - Cilindro de $\varnothing 40$ con taladro de $\varnothing 20$; su eje queda a $60$ de la cara superior de la base. 2. Vista perpendicular, en corte por el plano vertical que contiene el eje (o en medio corte, aprovechando la simetría): - Longitud de la base $140$ y altura $20$; el rebaje de $10$ aparece como línea a lo largo de toda la pieza. - Placas de apoyo de espesor $10$, separadas $100$ y situadas a $15$ de los extremos. - Cilindros de longitud $30$ con el taladro pasante de $\varnothing 20$ visto en corte. 3. Acotación UNE/ISO: - Cotas totales: $140$, $110$, $20$. - Rebajes: $10\times 10$. - Apoyos: $80$, $15$, $10$, $100$. - Cilindros: $60$, $\varnothing 40$, $\varnothing 20$, $30$. - Cada cota se pone una sola vez, referida a ejes de simetría y caras de apoyo.
