Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2022

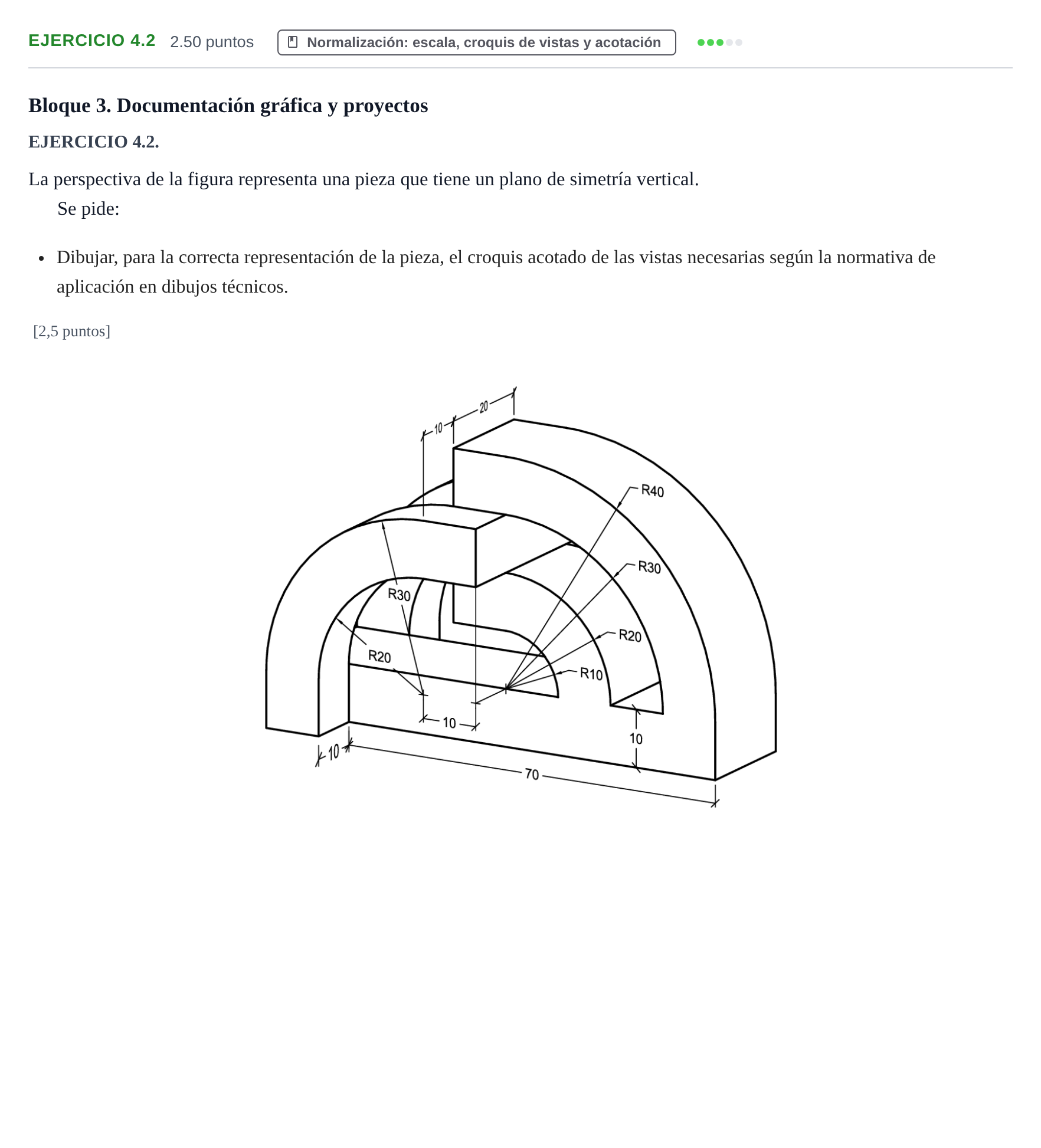

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Vistas necesarias: 1. Alzado en semicorte (medio corte): - Mitad izquierda: vista exterior mostrando el arco exterior e interior de la parte delantera y el cuerpo posterior. - Mitad derecha: sección por el plano de simetría con rayado a $45^\circ$, mostrando el escalonamiento interior ($R10$, $R20$, $R30$, $R40$) y la altura de la base ($10\text{ mm}$). - Separación entre ambas mitades indicada mediante el eje de simetría (trazo y punto fino). 2. Planta: - Representación de los tres espesores en profundidad ($10\text{ mm}$ del arco anterior, $10\text{ mm}$ del retranqueo intermedio, $20\text{ mm}$ del bloque posterior; profundidad total de $40\text{ mm}$). - Ejes de simetría vertical y arcos concéntricos vistos desde arriba. Acotación según norma (UNE 1-032 / ISO 129): - Radios: $R10$, $R20$, $R30$, $R40$. - Profundidades: cotas de $10$, $10$ y $20\text{ mm}$ (o total de $40\text{ mm}$). - Anchura y base: cota de $70\text{ mm}$, altura de apoyo de $10\text{ mm}$. - No duplicar cotas ni acotar sobre aristas ocultas.
