Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Ordinaria 2023

Tema: Normalización: escala, croquis de vistas y acotación · Del examen Ordinaria (2023)

Enunciado

Bloque 3. Documentación gráfica y proyectos.

EJERCICIO 4.1.

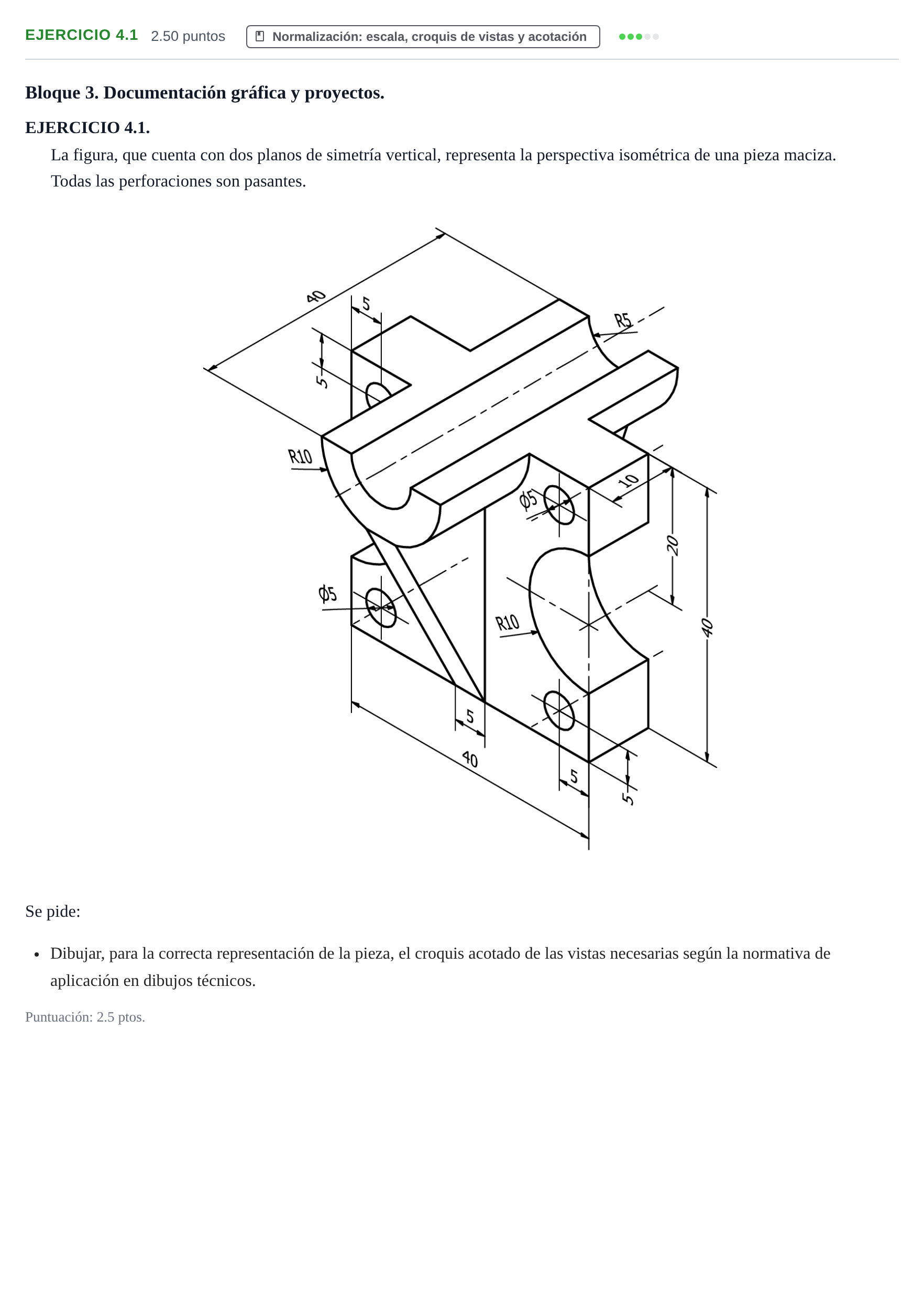

La figura, que cuenta con dos planos de simetría vertical, representa la perspectiva isométrica de una pieza maciza.

Todas las perforaciones son pasantes.

Se pide:

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Puntuación: 2.5 ptos.

Enunciado: Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Ordinaria 2023

Solución

Según los criterios oficiales de corrección

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Croquis acotado de las vistas diédricas normalizadas de la pieza: - Elección adecuada de vistas (alzado y planta o vista lateral, o corte/semicorte adecuado dadas las simetrías verticales). - Representación de ejes de simetría y correspondencia dimensional entre vistas. - Acotación completa según norma UNE/ISO: cotas funcionales de posición y dimensión sin repetir cotas y respetando elementos simétricos.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
