Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2021
Tema: Normalización: escala, croquis de vistas y acotación · Del examen Extraordinaria (2021)
Enunciado
Bloque 3. Documentación gráfica y proyectos.
EJERCICIO 4.2.

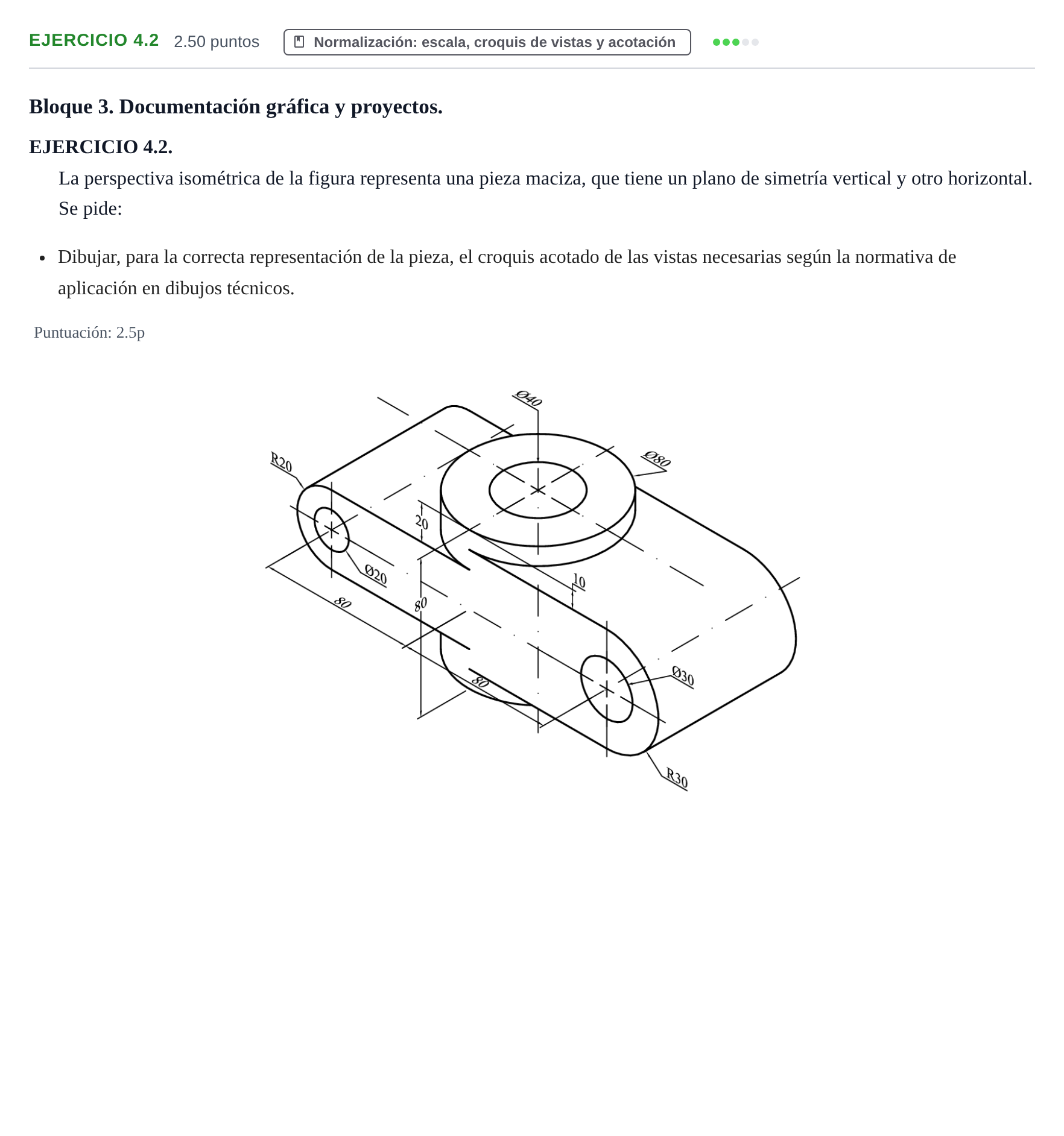

La perspectiva isométrica de la figura representa una pieza maciza, que tiene un plano de simetría vertical y otro horizontal.
Se pide:
Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.
Puntuación: 2.5p
Solución
Según los criterios oficiales de corrección
Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.
Solución: Croquis a mano alzada normalizado de las vistas diédricas mínimas y suficientes (por ejemplo, alzado y planta o vista de perfil / semicorte dada la simetría) con la distribución correcta según el sistema europeo, y su acotación completa conforme a la norma (diámetros, radios, distancias entre centros y alturas).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
