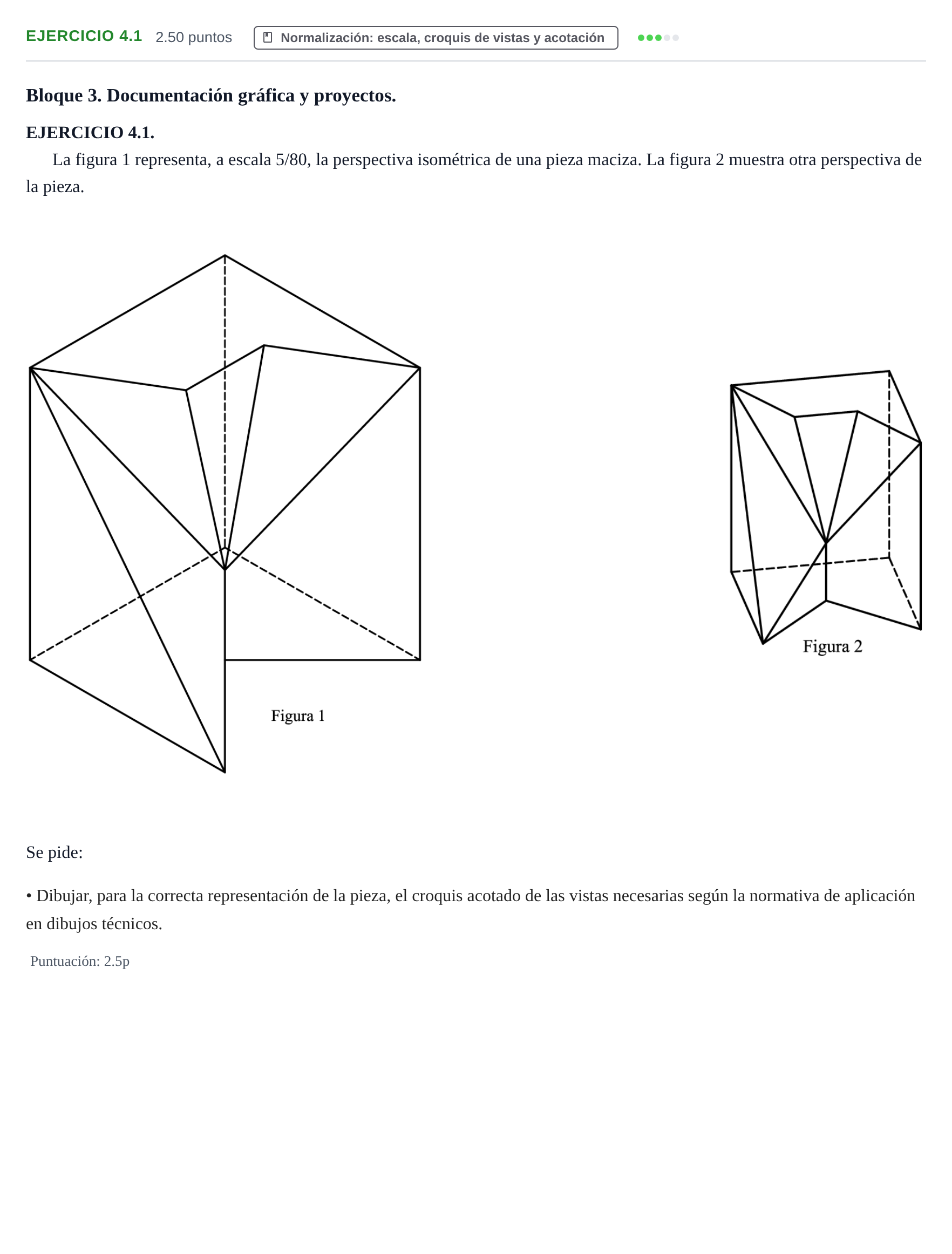

Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Ordinaria 2021

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: El croquis acotado debe contener: 1. Selección y disposición de vistas (sistema diédrico europeo): - Alzado: vista frontal que muestra la cara principal con los planos triangulares y facetados inclinados. - Planta: vista superior situada directamente bajo el alzado, mostrando la silueta exterior y la convergencia de las aristas oblicuas hacia los vértices interiores. - Perfil (perfil izquierdo): situado a la derecha del alzado, completando la lectura espacial de los planos inclinados y la profundidad de la hendidura o corte central. 2. Trazado y correspondencia diédrica: - Proporcionalidad correcta de formas sin regla (croquis a mano alzada). - Diferenciación clara de grosores: aristas vistas en línea continua gruesa y aristas ocultas (si fuesen necesarias) en línea discontinua de trazos. - Perfecta correspondencia entre vistas (anchuras alineadas entre alzado y planta; alturas entre alzado y perfil; profundidades entre planta y perfil). 3. Acotación normalizada (UNE-EN ISO): - Cotas totales (dimensiones máximas): anchura total, altura total y profundidad total. - Cotas de posición y dimensión necesarias para definir los vértices singulares donde convergen las aristas inclinadas. - Líneas de cota continuas finas, flechas normalizadas bien definidas, líneas auxiliares de cota que no se cruzan con líneas de cota y cifras situadas sobre la línea de cota o centradas según norma. - Ausencia de cotas redundantes o innecesarias.
