Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2021
Tema: Normalización: escala, croquis de vistas y acotación · Del examen Extraordinaria (2021)
Enunciado
Bloque 3. Documentación gráfica y proyectos.
EJERCICIO 4.1.

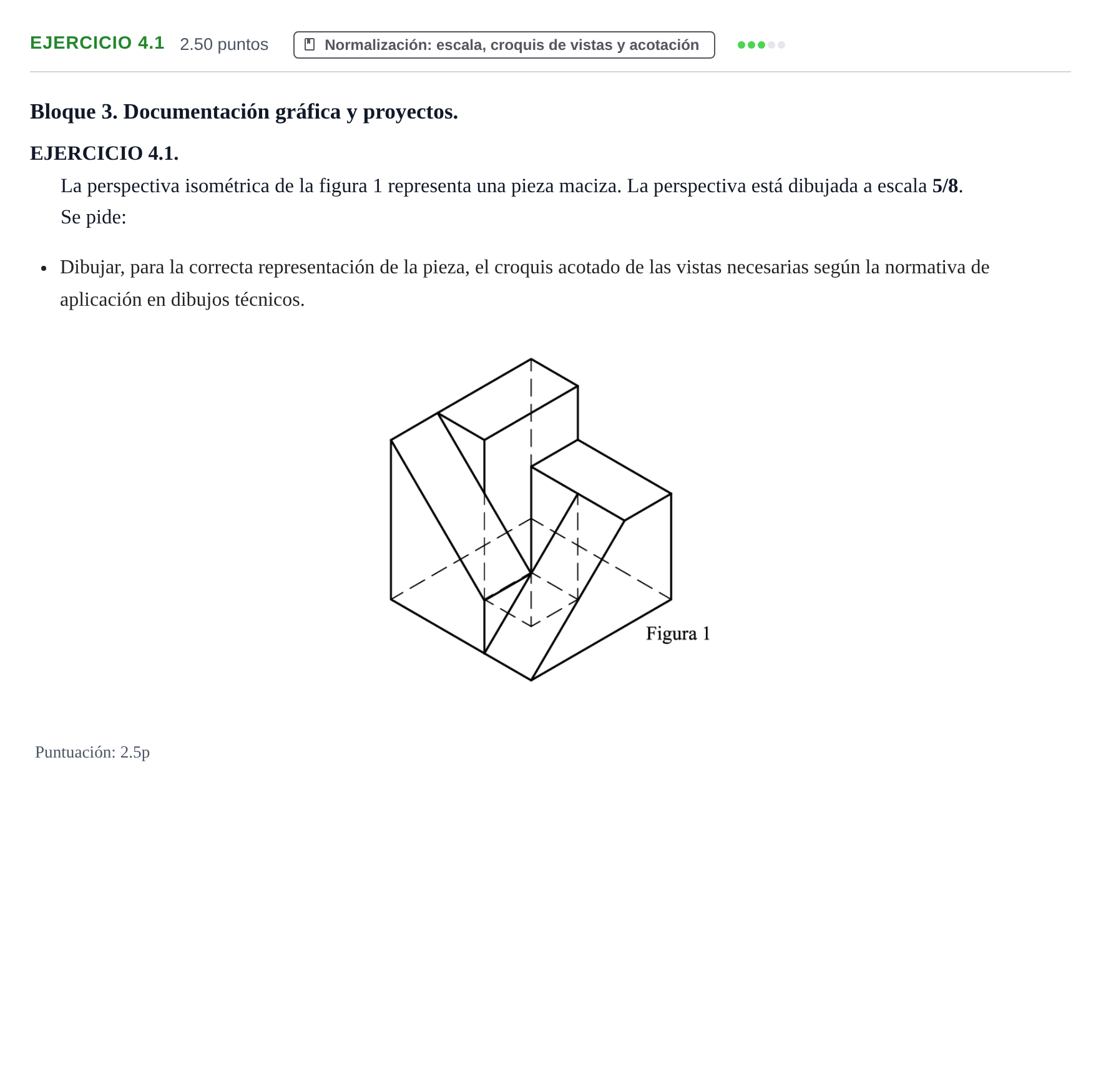

La perspectiva isométrica de la figura 1 representa una pieza maciza. La perspectiva está dibujada a escala 5/8.
Se pide:
Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.
Puntuación: 2.5p
Solución
Según los criterios oficiales de corrección
Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.
Solución: Croquis a mano alzada de las vistas normalizadas (alzado, planta y perfil izquierdo según el sistema europeo de representación) debidamente proporcionadas y alineadas, junto con la acotación completa según las normas UNE/ISO (cotas reales obtenidas midiendo sobre la perspectiva isométrica a escala 5/8 y multiplicando por 8/5, sin aplicar coeficiente de reducción al ser croquis acotado con cotas reales del objeto).
