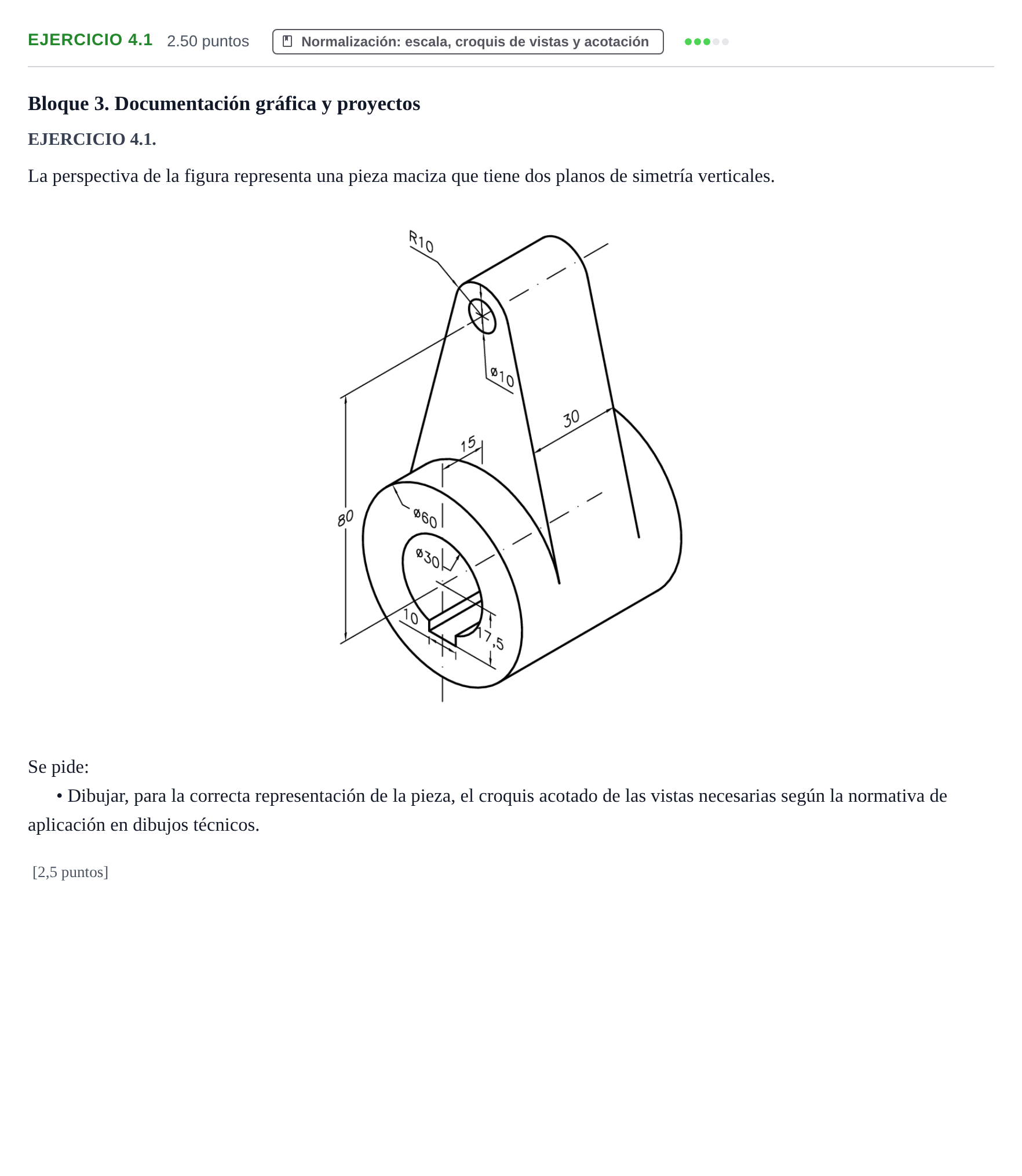

Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2022

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Vistas necesarias y croquis acotado: 1. Elección de vistas: - Alzado frontal: vista según el eje del cilindro base. Muestra los círculos concéntricos de $\varnothing 60$ y $\varnothing 30$, el chavetero inferior (anchura $10$, cota desde el eje de $17{,}5$), la silueta trapezoidal del soporte vertical superior y su cabeza semicilíndrica de radio $R10$ con el taladro pasante de $\varnothing 10$. - Alzado lateral / Perfil en corte (o semicorte longitudinal): vista perpendicular al eje cilíndrico. Al tener simetría, un semicorte longitudinal (o corte total por el plano medio vertical) permite ver simultáneamente el contorno exterior (cilindro de longitud $60$, nervio o cartela de espesor $30$ centrada a $15$ de los extremos) y el hueco interior cilíndrico con el chavetero. 2. Acotación reglamentaria (sin cotas redundantes): - Diámetro exterior de la base: $\varnothing 60$. - Diámetro interior del taladro: $\varnothing 30$. - Chavetero: ancho $10$ y altura $17{,}5$ (referida al eje). - Longitud total del cilindro: $60$ (obtenida de $15 + 30 + 15$ por simetría). - Anchura de la cartela/brazo superior: $30$ (y posición simétrica o cota $15$). - Distancia entre ejes vertical: $80$ (desde el centro del cilindro base hasta el centro del taladro superior). - Taladro superior: $\varnothing 10$. - Redondeo superior: $R10$.
