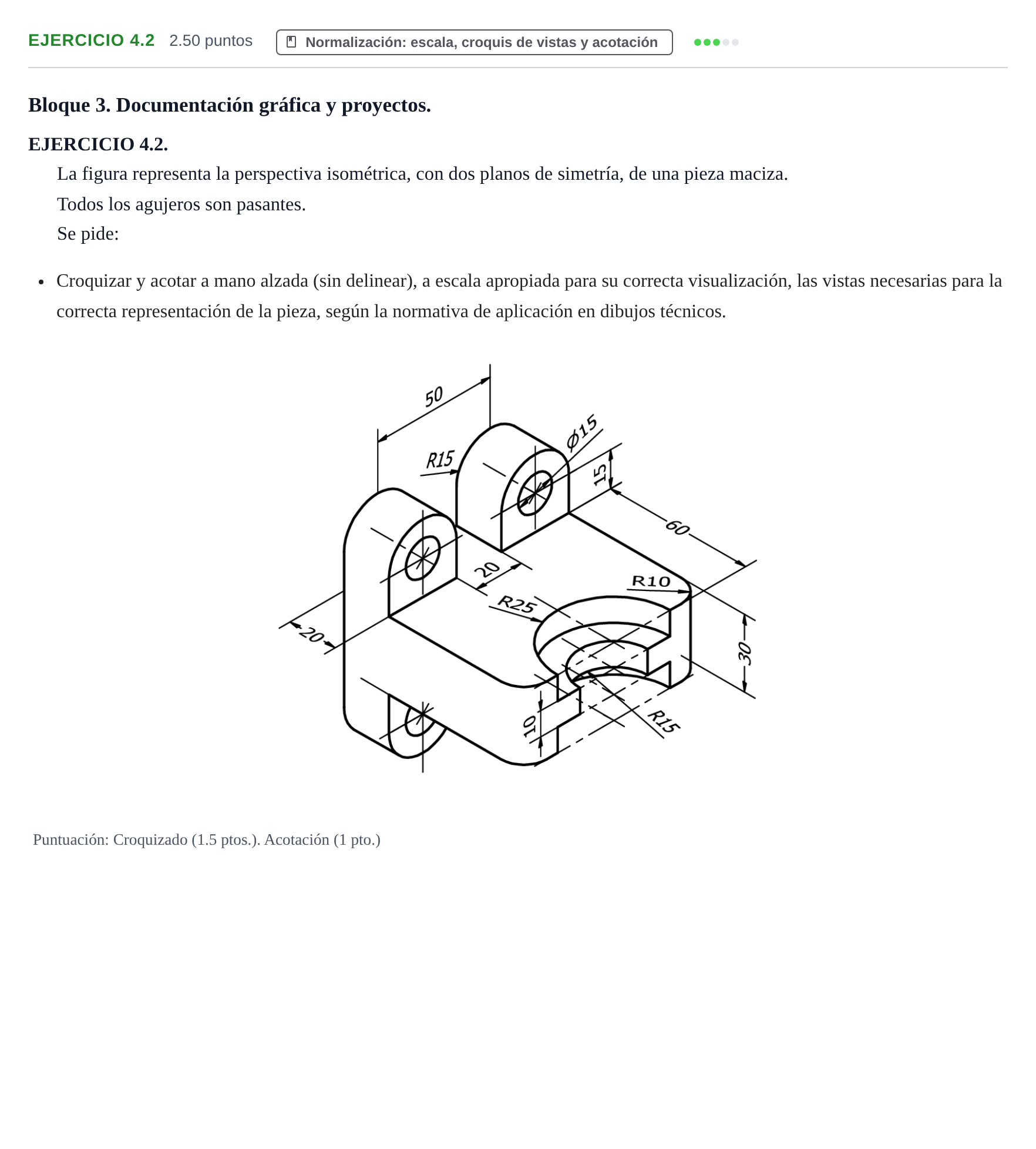

Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2023

Croquizar y acotar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la correcta representación de la pieza, según la normativa de aplicación en dibujos técnicos.

Solución: Vistas normalizadas y acotación: - Croquizado: Alzado y planta (o perfil adicional) representados a mano alzada según el sistema europeo de representación. Al tener dos planos de simetría, la pieza queda completamente definida con dos vistas (se admiten tres sin penalización). Representación obligatoria de ejes de simetría y centros de los taladros y acuerdos cilíndricos. - Acotación: Definición dimensional completa sin cotas repetidas ni redundantes: cota total de longitud (60), ancho (50), distancia entre centros/ejes (20), espesor (20), radio del redondeo exterior (R10), radio del taladro mayor (R25) y del rebaje/taladro interior (R15, altura 10), altura total (30) y dimensiones de las orejetas cilíndricas (altura 15, R15, diámetro de taladro pasante $\varnothing 15$). - En la pieza 4.2 la posición y diámetro de los taladros se puede hacer en uno solo de los elementos simétricos o en uno solo (entendiendo que los 4 son iguales).
