Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Ordinaria 2023

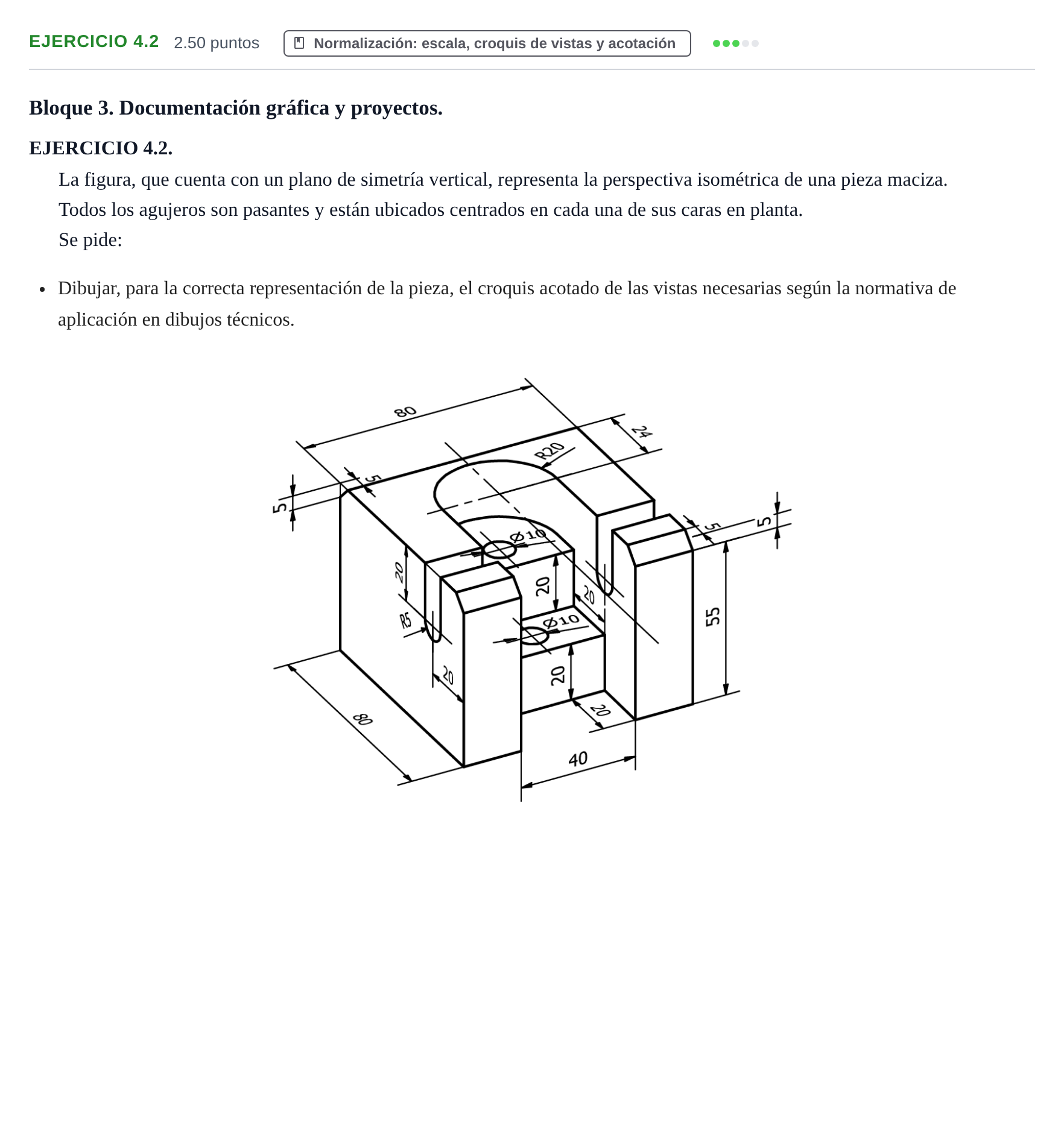

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Croquis a mano alzada de las vistas diédricas necesarias según el sistema europeo (alzado y planta, o alzado, planta y perfil/corte para definir claramente los elementos interiores y ranuras): - Representación rigurosa de aristas vistas, ocultas (si no se realiza corte), ejes de simetría y centros de taladros (diámetro 10) y arcos (radio 20 y radio 5). - Acotación completa conforme a norma (UNE 1039 / UNE-EN ISO 129-1), situando las cotas sin duplicidades: dimensiones totales (80, 80, 55), dimensiones de las ranuras (40, 20, 24, chaflanes de 5x5, radio 5), escalones (alturas de 20 y profundidades correspondientes) y diámetros y posiciones de los taladros centrados ($\varnothing 10$).
