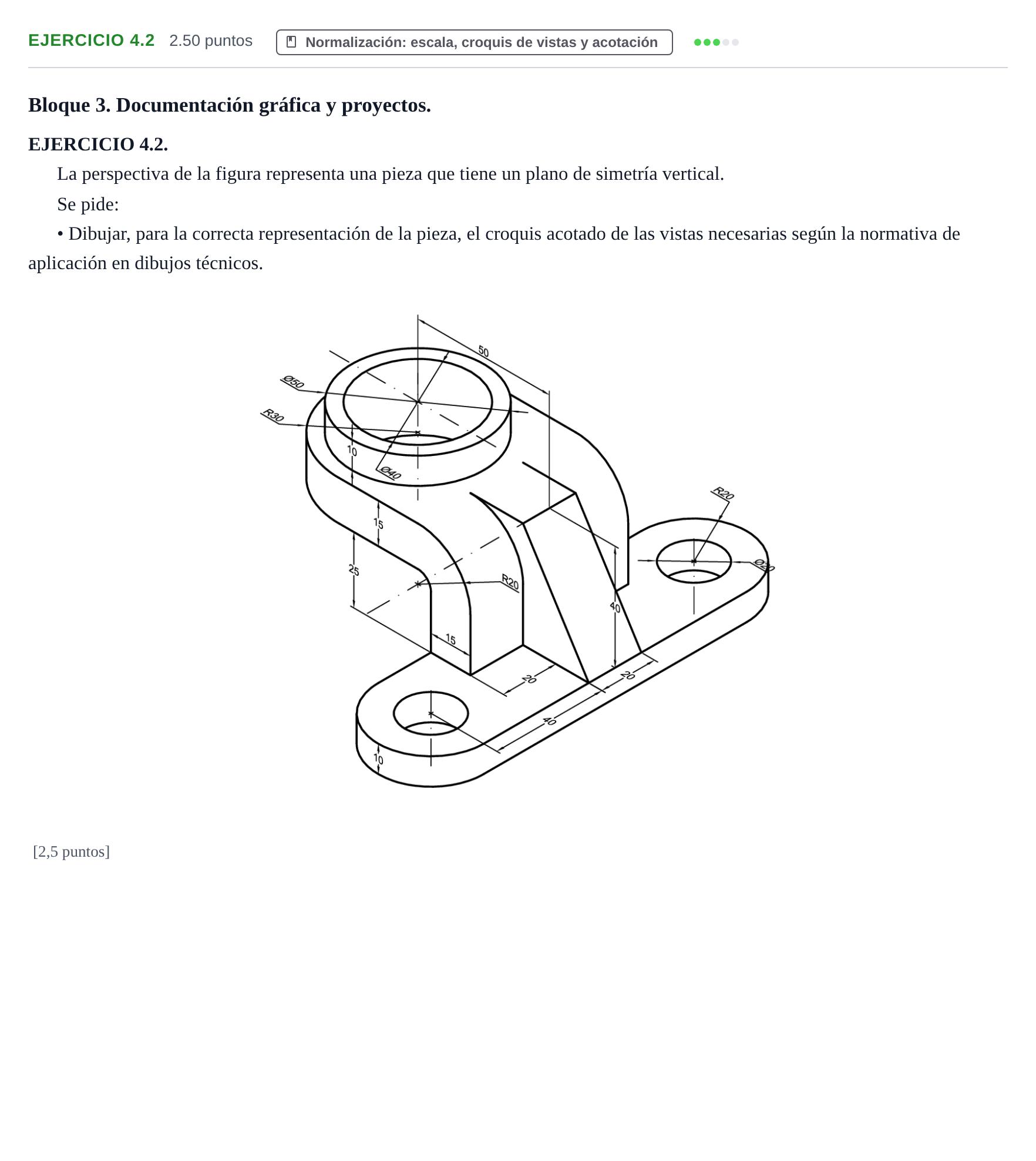

Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Ordinaria 2022

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Croquis a mano alzada proporcionado, con tres vistas: alzado, planta y perfil. 1. Vista lateral (perfil) en corte total por el plano de simetría vertical. Este plano es perpendicular al eje largo de la base y pasa por el brazo, el nervio y el eje de la cabeza cilíndrica: - Muestra el perfil acodado del brazo, de espesor $15$ mm, con radio interior $R20$ y las alturas $25$ y $15$. - Muestra la cabeza cortada: agujero pasante $\varnothing 40$ y resalte $\varnothing 50$ de altura $10$ sobre el cuerpo de $R30$. - Muestra la base de espesor $10$ y el nervio central de altura $40$. - El nervio queda cortado por su plano medio longitudinal, por lo que según UNE-EN ISO 128 no se raya. 2. Alzado (dirección del eje largo de la base visto de frente): - Muestra la base de espesor $10$ con sus dos taladros $\varnothing 20$, representados mediante cortes parciales. - Muestra la cabeza cilíndrica y el nervio de ancho $20$. 3. Planta: - Muestra la base ovalada con extremos $R20$ y los taladros $\varnothing 20$, con sus centros a $40$ del plano de simetría ($80$ entre centros). - Muestra el brazo, el nervio de $20$ y las circunferencias concéntricas $\varnothing 40$, $\varnothing 50$ y $R30$, con la cota $50$ de posición de la cabeza. 4. Acotación normalizada sin cotas repetidas: - Diámetros y radios: $\varnothing 40$, $\varnothing 50$, $\varnothing 20$, $R30$, $R20$ (acodo) y $R20$ (extremos de la base). - Espesores: $10$, $15$ y $10$. - Posiciones y alturas: $40$, $50$, $20$, $25$ y $40$. - Ejes de simetría.
