Ejercicio 2. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2026

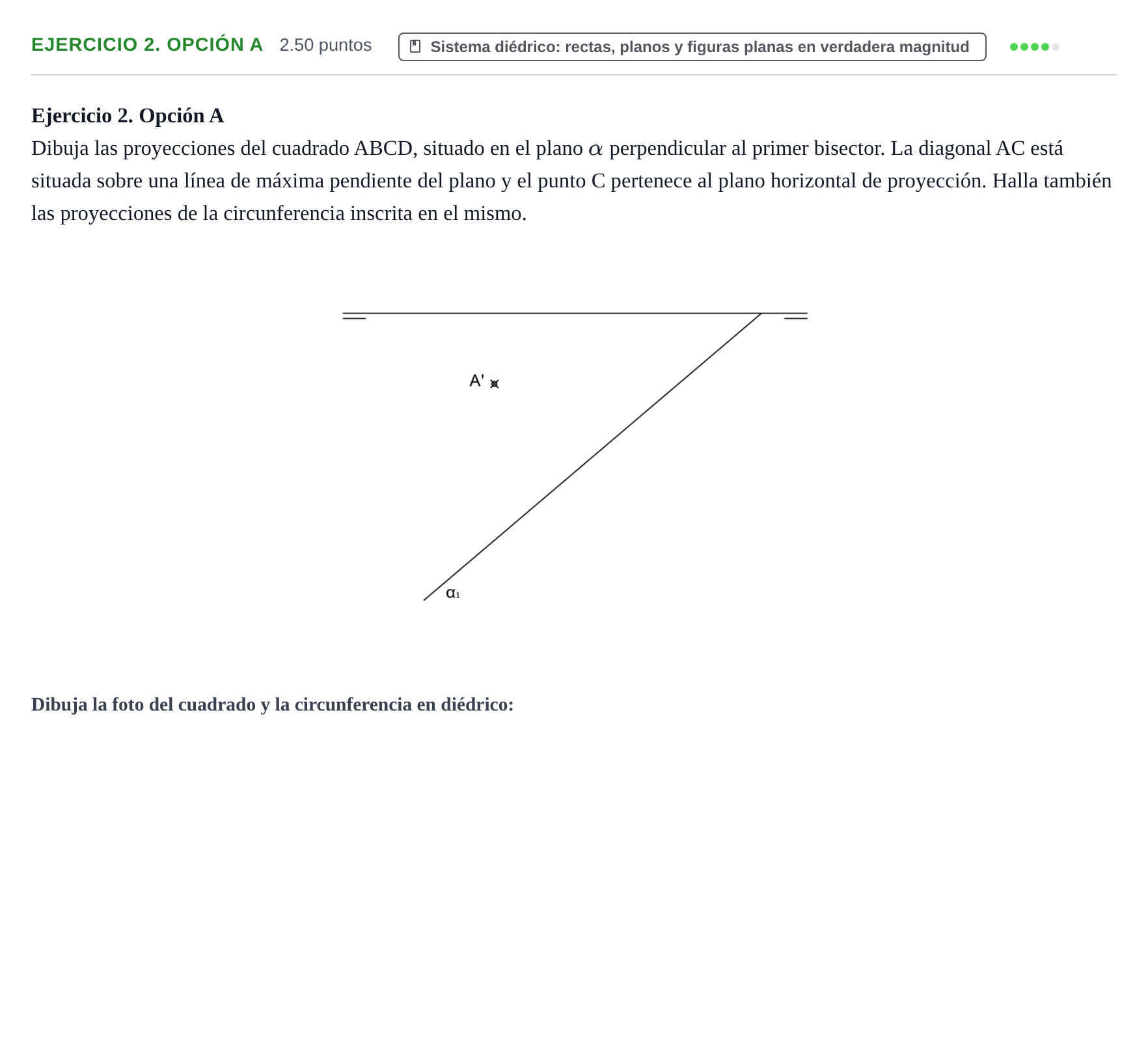

Dibuja las proyecciones del cuadrado ABCD, situado en el plano $\alpha$ perpendicular al primer bisector. La diagonal AC está situada sobre una línea de máxima pendiente del plano y el punto C pertenece al plano horizontal de proyección. Halla también las proyecciones de la circunferencia inscrita en el mismo.

Solución: Dibujo de la proyección horizontal del cuadrado (1,00 punto): Se determinan los vértices en planta $A', B', C', D'$ mediante abatimiento o afinidad respecto a la traza del plano. Dibujo de la proyección vertical del cuadrado (1,00 punto): Se obtienen las proyecciones verticales $A'', B'', C'', D''$ aplicando la condición de pertenencia al plano $\alpha$. Dibujo de las proyecciones de la circunferencia inscrita (0,50 puntos): Se proyecta la circunferencia inscrita, que se representa como una elipse cuyas trazas y ejes se obtienen mediante afinidad o puntos notables.
