Ejercicio 2. Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2026

Tema: Sistema diédrico: rectas, planos y figuras planas en verdadera magnitud · Del examen Extraordinaria (2026)

Enunciado

Ejercicio 2. Opción B

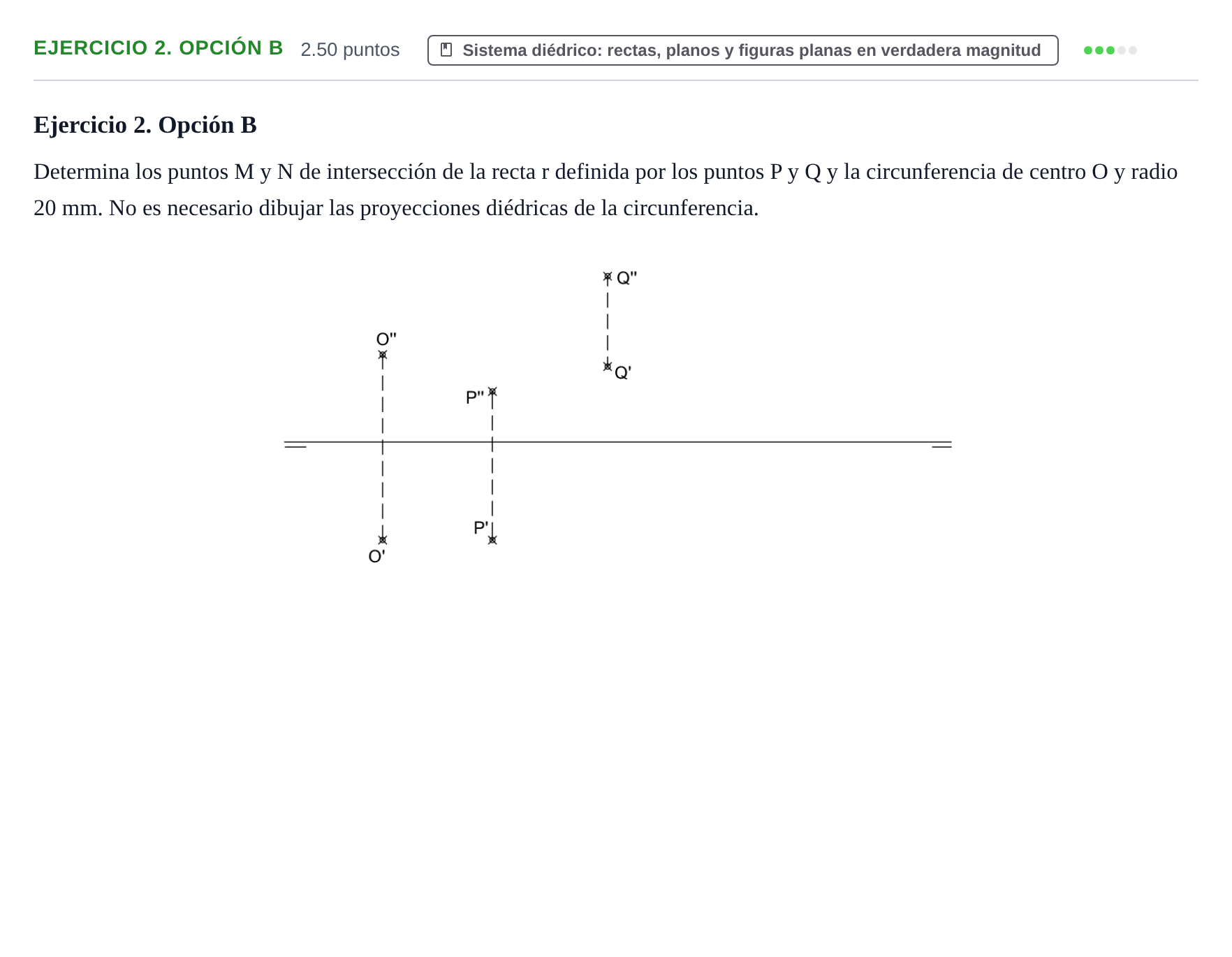

Determina los puntos M y N de intersección de la recta r definida por los puntos P y Q y la circunferencia de centro O y radio 20 mm. No es necesario dibujar las proyecciones diédricas de la circunferencia.

Enunciado: Ejercicio 2. Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Determina las proyecciones diédricas de los puntos M y N de intersección.

Solución: Puntos M(M′,M′′)M(M', M'') y N(N′,N′′)N(N', N'') determinados mediante abatimiento del plano definido por OO, PP y QQ.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
