Ejercicio 2. Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2025

Tema: Sistema diédrico: rectas, planos y figuras planas en verdadera magnitud · Del examen Extraordinaria (2025)

Enunciado

Ejercicio 2. Opción A [2,5 puntos]

Conociendo la proyección horizontal de un cuadrilátero ABCDABCD situado en un plano α\alpha perpendicular al primer bisector, halla la proyección vertical y la verdadera magnitud del mismo.

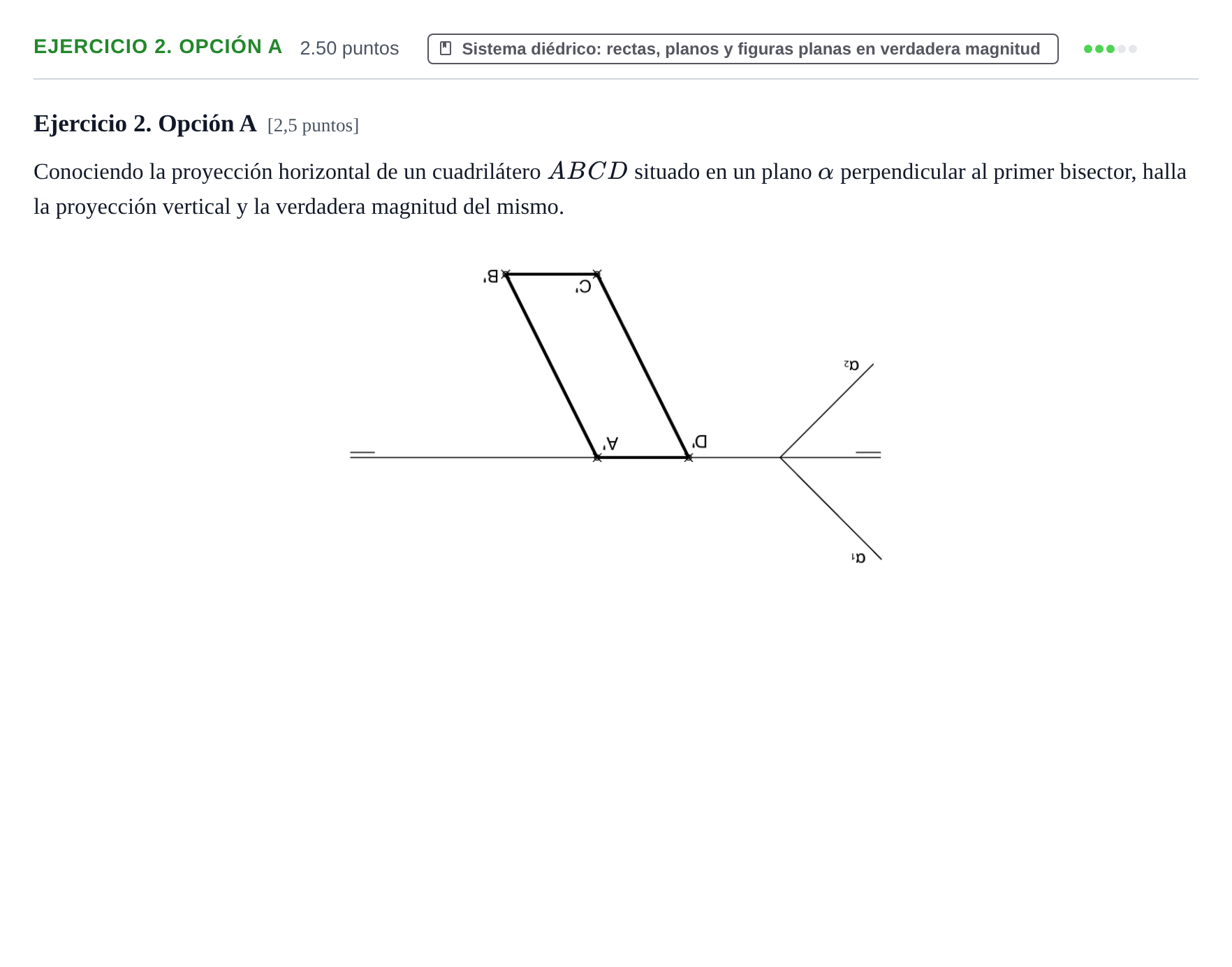

Enunciado: Ejercicio 2. Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

Conociendo la proyección horizontal de un cuadrilátero ABCD situado en un plano α perpendicular al primer bisector, halla la proyección vertical y la verdadera magnitud del mismo.

Solución: Proyección vertical A′′B′′C′′D′′A''B''C''D'' del cuadrilátero mediante rectas contenidas en el plano α\alpha, y abatimiento del plano sobre el plano horizontal de proyección para obtener la verdadera magnitud (A)(B)(C)(D)(A)(B)(C)(D).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.

‹ Ejercicio 2. Opción B · Ordinaria 2026 · Ejercicio 2. Opción B · Extraordinaria 2025 ›

Más ejercicios de Sistema diédrico: rectas, planos y figuras planas en verdadera magnitud
