Ejercicio 2. Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2025

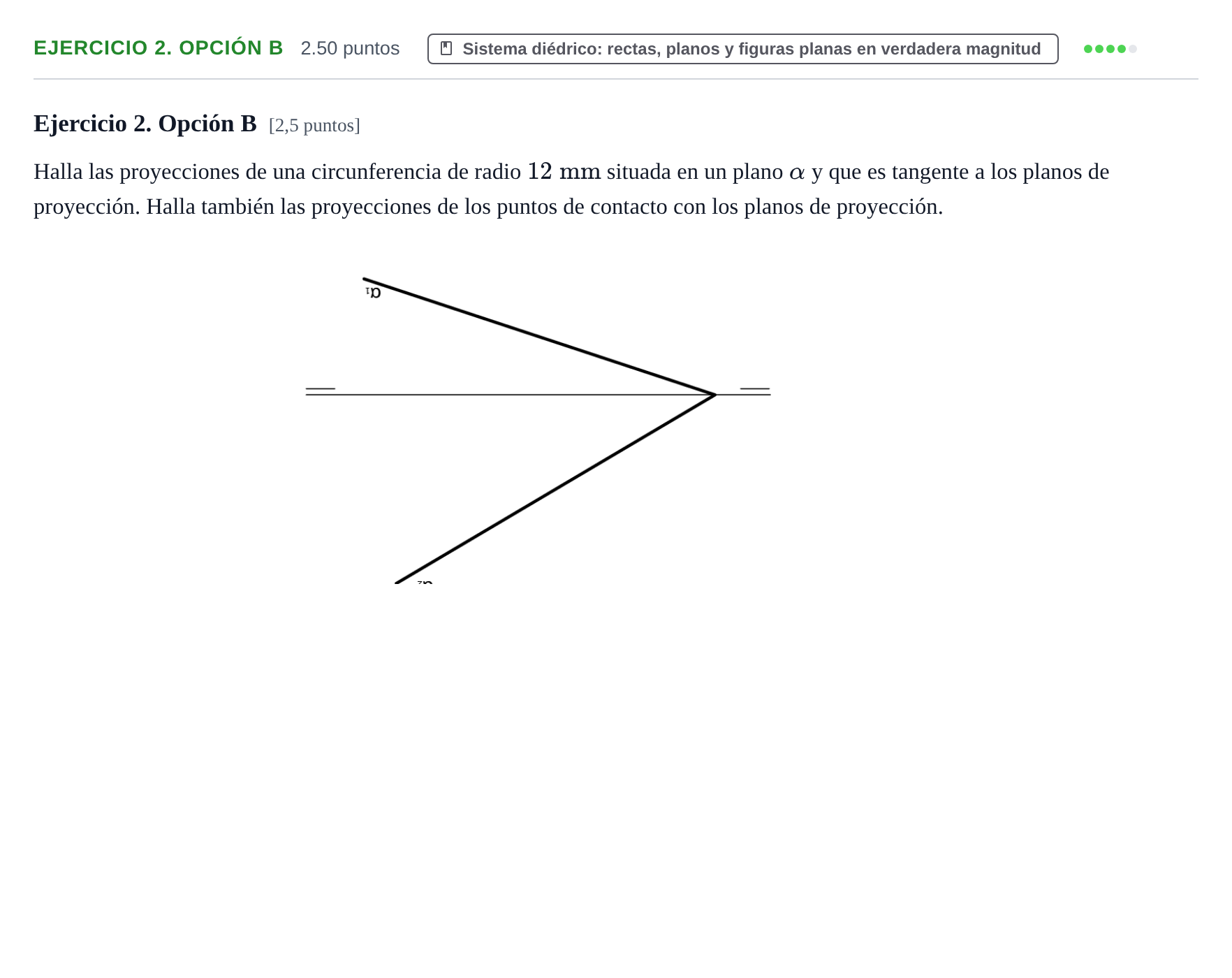

Halla las proyecciones de una circunferencia de radio 12mm situada en un plano α y que es tangente a los planos de proyección. Halla también las proyecciones de los puntos de contacto con los planos de proyección.

Solución: Abatimiento del plano $\alpha$ sobre el plano horizontal para trazar la circunferencia de radio $12\text{ mm}$ tangente a las trazas abatidas $(\alpha_1)$ y $(\alpha_2)$. Determinación del centro $(O)$ y de los puntos de tangencia $(T_1)$ y $(T_2)$. Desabatimiento de los elementos y dibujo de las elipses de proyección diédrica mediante sus ejes mayor y menor.
