Enunciado

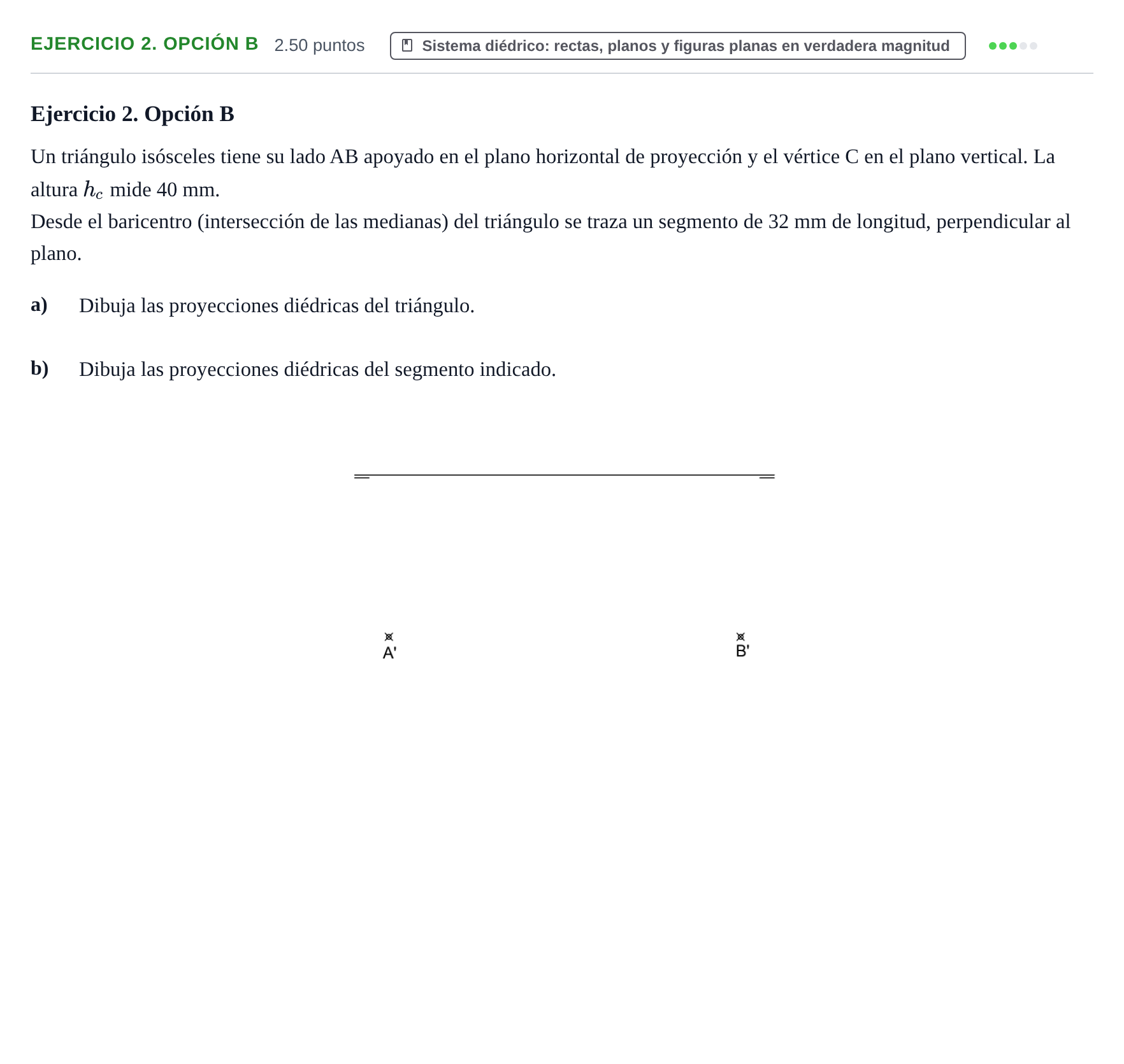

Ejercicio 2. Opción B

Un triángulo isósceles tiene su lado AB apoyado en el plano horizontal de proyección y el vértice C en el plano vertical. La altura $h_c$ mide 40 mm.

Desde el baricentro (intersección de las medianas) del triángulo se traza un segmento de 32 mm de longitud, perpendicular al plano.

Dibuja las proyecciones diédricas del triángulo.

Dibuja las proyecciones diédricas del segmento indicado.

Enunciado: Ejercicio 2. Opción B · Dibujo técnico II PAU Asturias Ordinaria 2025

Según los criterios oficiales de corrección

a) Dibuja las proyecciones diédricas del triángulo. b) Dibuja las proyecciones diédricas del segmento indicado.

Solución: Proyecciones horizontal y vertical del triángulo $ABC$ y del segmento perpendicular $GP$ de longitud 32 mm.
