Ejercicio 2. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2025

Tema: Sistema diédrico: rectas, planos y figuras planas en verdadera magnitud · Del examen Ordinaria (2025)

Enunciado

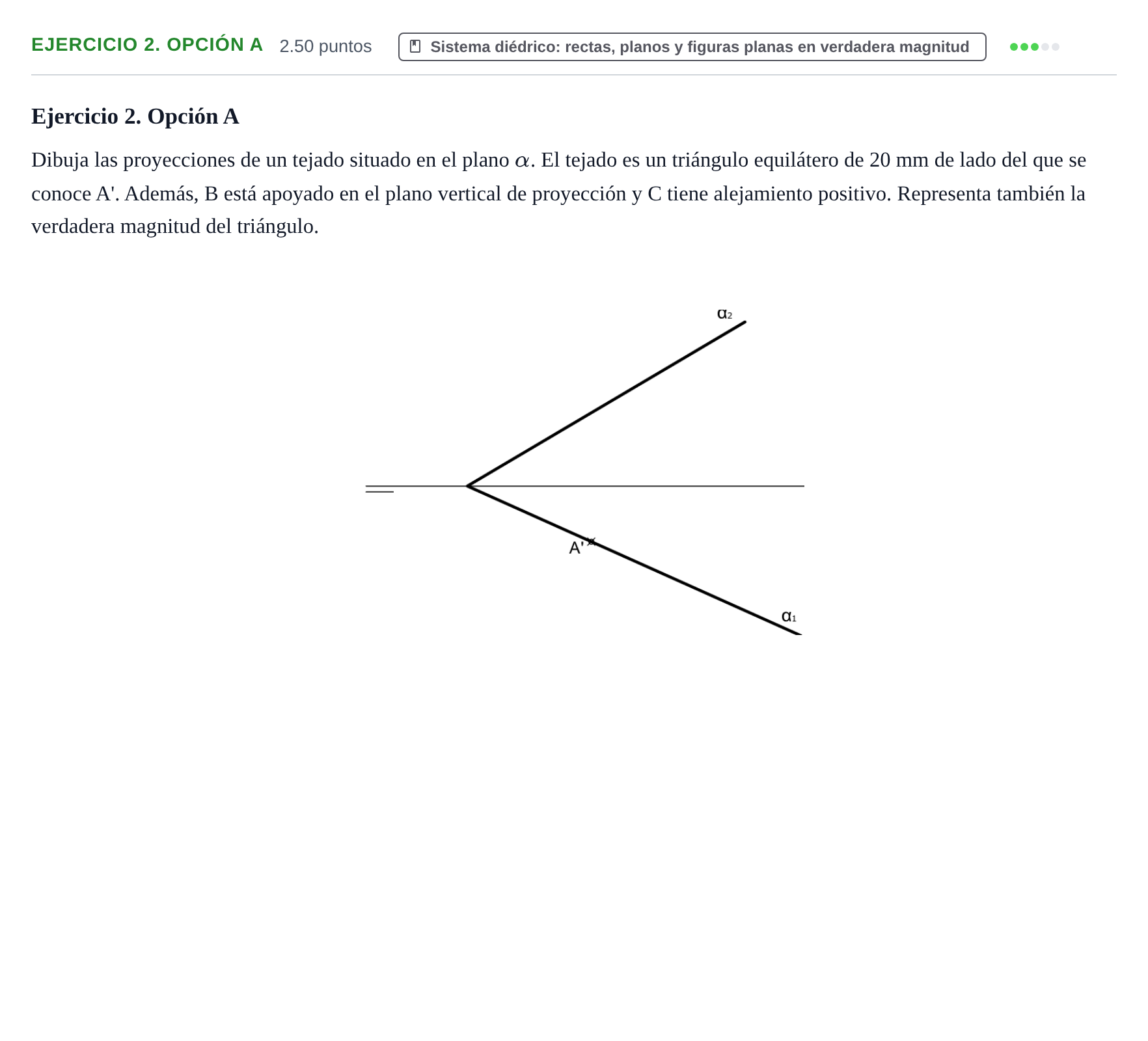

Ejercicio 2. Opción A

Dibuja las proyecciones de un tejado situado en el plano α\alpha. El tejado es un triángulo equilátero de 20 mm de lado del que se conoce A'. Además, B está apoyado en el plano vertical de proyección y C tiene alejamiento positivo. Representa también la verdadera magnitud del triángulo.

Enunciado: Ejercicio 2. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2025

Solución

Según los criterios oficiales de corrección

Dibuja las proyecciones diédricas y la verdadera magnitud del triángulo equilátero en el plano α.

Solución: Proyecciones horizontal (A′B′C′A'B'C') y vertical (A′′B′′C′′A''B''C'') del triángulo equilátero y su figura abatida (A)(B)(C)(A)(B)(C) en verdadera magnitud.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
