Pregunta 4 · Dibujo técnico II PAU Asturias Extraordinaria 2024
Tema: Sistema diédrico: rectas, planos y figuras planas en verdadera magnitud · Del examen Extraordinaria (2024)
Enunciado

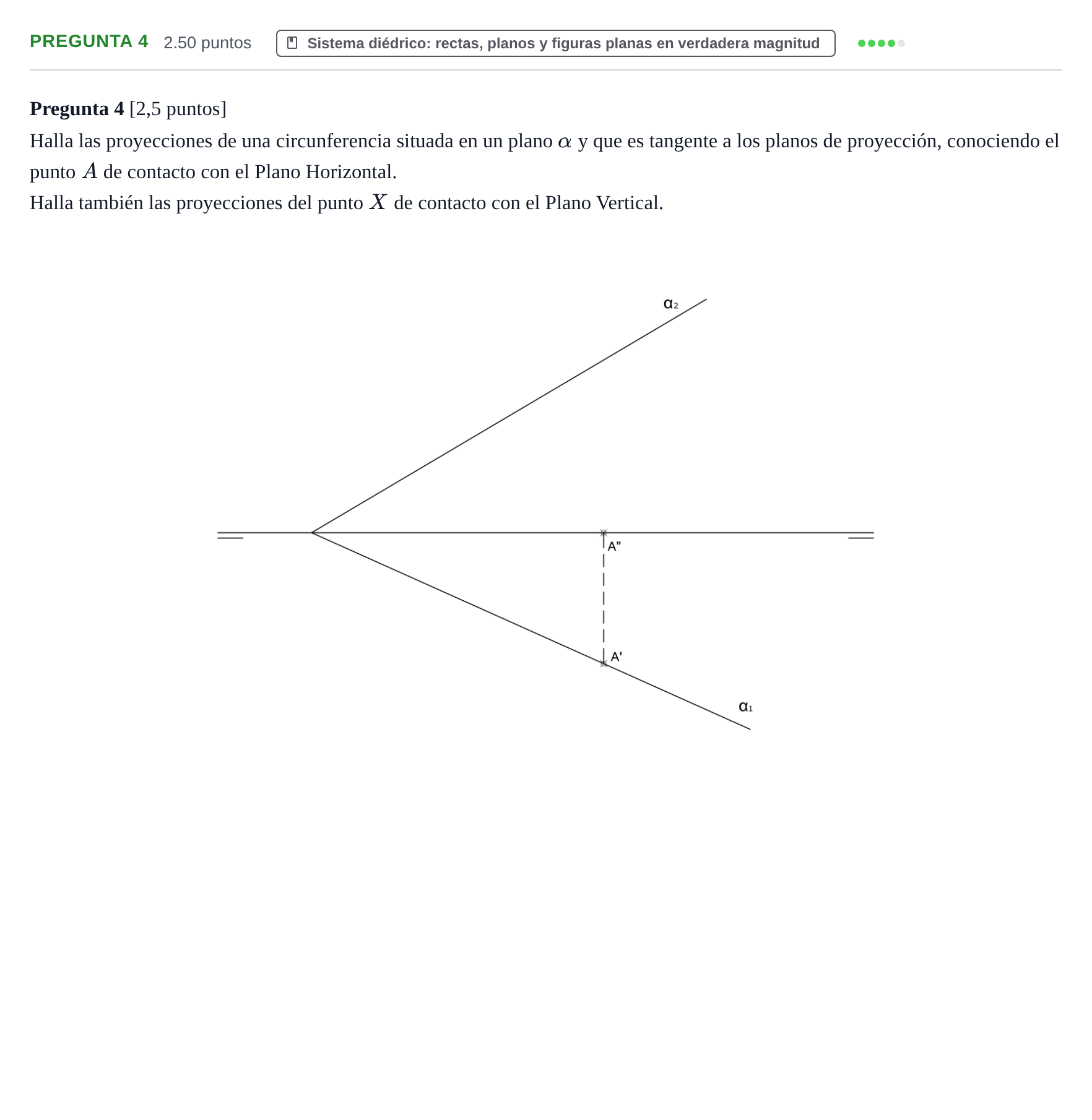

Pregunta 4 [2,5 puntos]
Halla las proyecciones de una circunferencia situada en un plano y que es tangente a los planos de proyección, conociendo el punto de contacto con el Plano Horizontal.
Halla también las proyecciones del punto de contacto con el Plano Vertical.
Solución
Según los criterios oficiales de corrección
Halla las proyecciones de la circunferencia en el plano alfa tangente a los planos de proyección y el punto X.
Solución: Abatimiento del plano , trazado de la circunferencia en verdadera magnitud y desabatimiento de sus ejes y puntos de tangencia en proyección diédrica.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
