Ejercicio 2. Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2026

Tema: Sistema diédrico: rectas, planos y figuras planas en verdadera magnitud · Del examen Extraordinaria (2026)

Enunciado

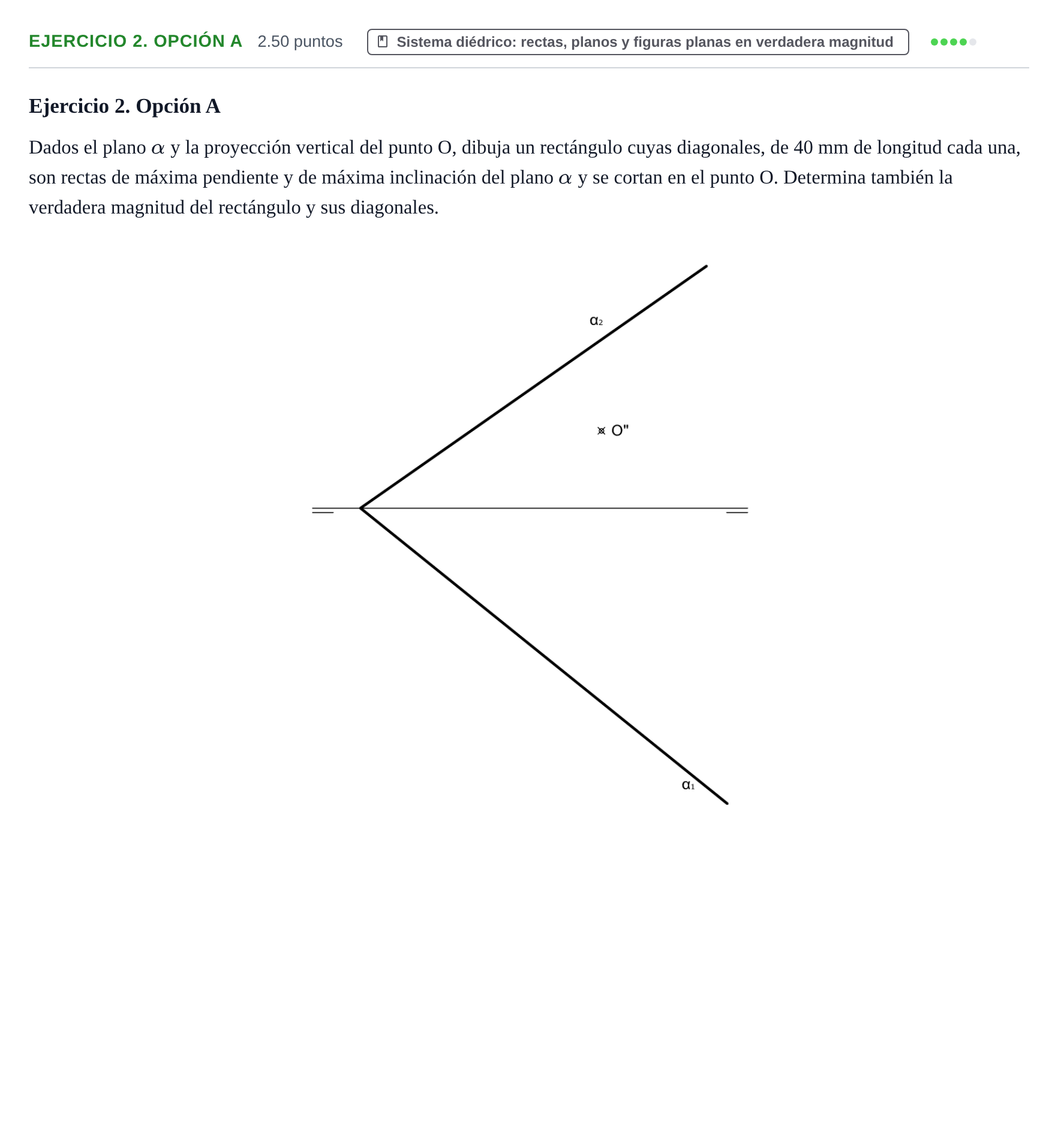

Ejercicio 2. Opción A

Dados el plano α\alpha y la proyección vertical del punto O, dibuja un rectángulo cuyas diagonales, de 40 mm de longitud cada una, son rectas de máxima pendiente y de máxima inclinación del plano α\alpha y se cortan en el punto O. Determina también la verdadera magnitud del rectángulo y sus diagonales.

Enunciado: Ejercicio 2. Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibuja el rectángulo en proyecciones diédricas y su verdadera magnitud con las diagonales de 40 mm.

Solución: Proyecciones horizontal y vertical del rectángulo sobre el plano α\alpha y rectángulo en verdadera magnitud mediante abatimiento.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
