Pregunta 3 · Dibujo técnico II PAU Asturias Extraordinaria 2023

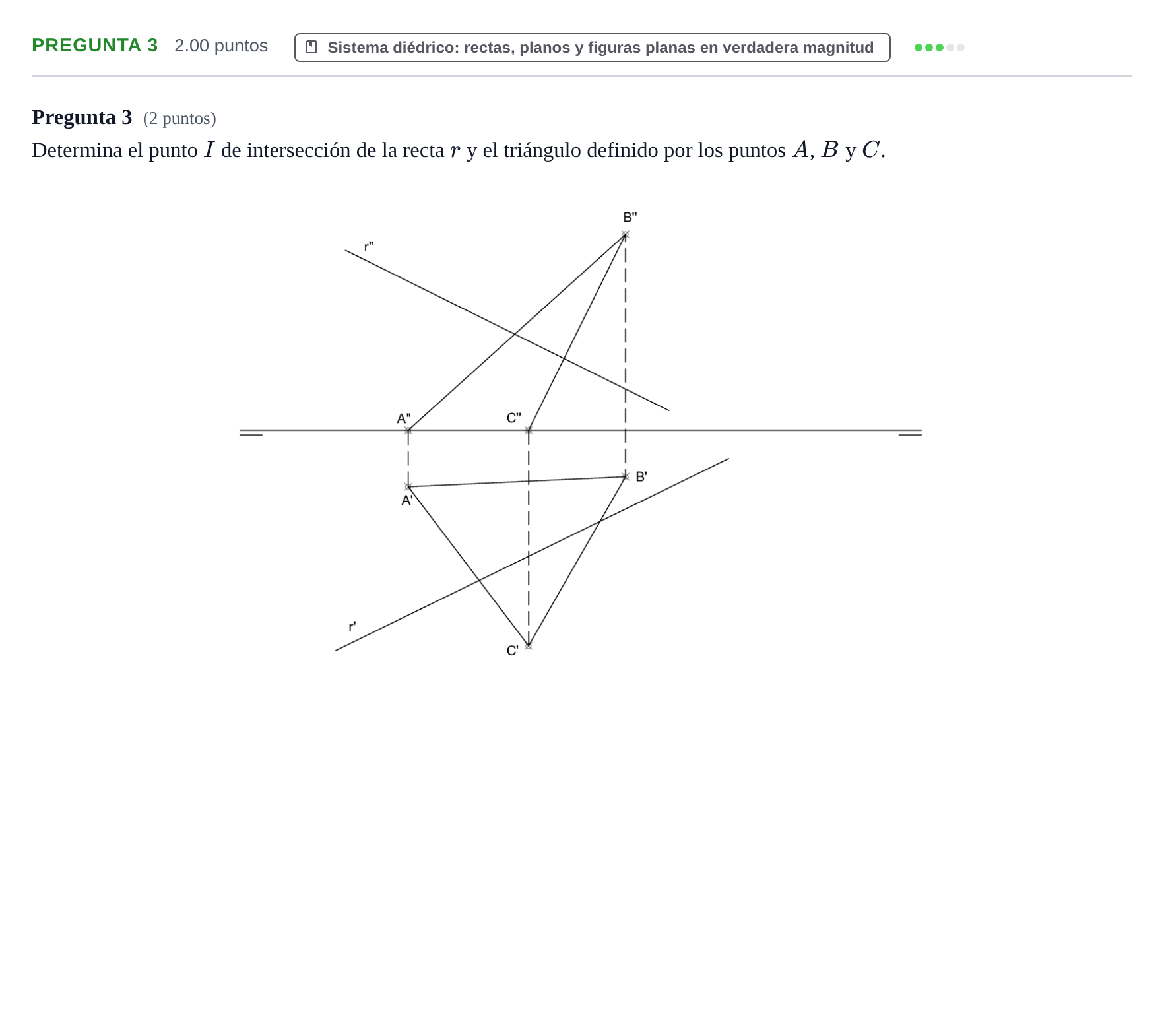

Determina el punto I de intersección de la recta r y el triángulo definido por los puntos A, B y C.

Solución: Construcción diédrica: 1. Trazas del plano $\alpha$ que contiene al triángulo $ABC$, o bien empleo de un plano auxiliar que contenga a la recta $r$ (como un plano proyectante horizontal $\beta$, con $\beta_1 \equiv r'$). 2. Recta de intersección $s$ entre el plano del triángulo $\alpha$ y el plano auxiliar $\beta$. 3. El punto de corte entre $r$ y $s$ es el punto de intersección $I(I', I'')$.
