Pregunta 4 · Dibujo técnico II PAU Asturias Extraordinaria 2023

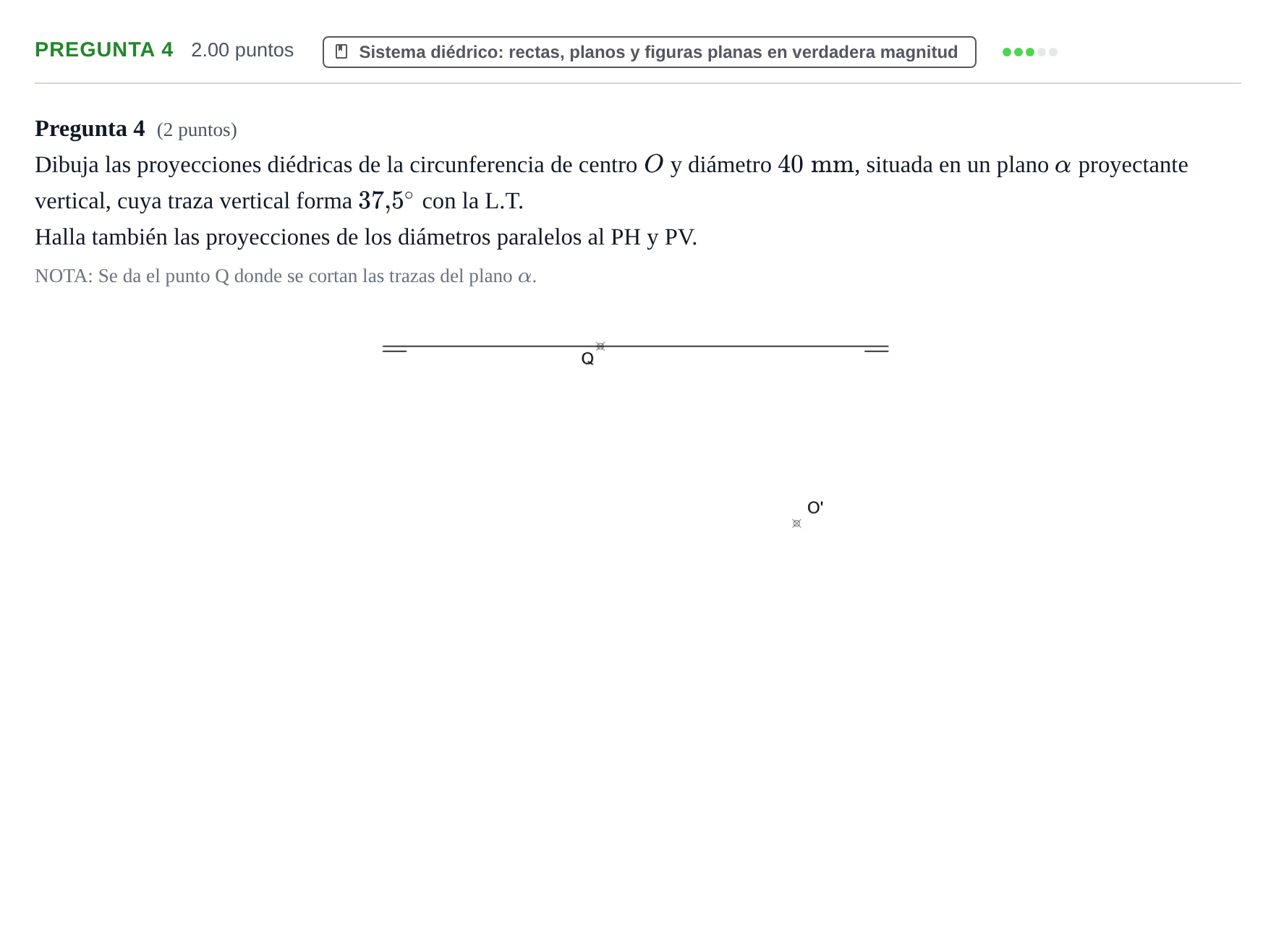

Dibuja las proyecciones diédricas de la circunferencia de centro O y diámetro 40 mm, y de los diámetros paralelos al PH y PV.

Solución: Construcción diédrica: 1. Trazado del plano proyectante vertical $\alpha$: traza $\alpha_2$ por $Q$ a $37{,}5^\circ$ con la línea de tierra y $\alpha_1$ perpendicular a la L.T. por $Q$. 2. Proyección vertical del centro $O''$ sobre $\alpha_2$. 3. La proyección vertical de la circunferencia es un segmento de verdadera magnitud $40\text{ mm}$ (radio $20\text{ mm}$ a cada lado de $O''$) sobre $\alpha_2$, correspondiente al diámetro paralelo al plano vertical / máxima inclinación $C'D'$. 4. Proyección horizontal: es una elipse cuyos ejes principales son el diámetro paralelo al plano horizontal $A'B'$ (en verdadera magnitud $40\text{ mm}$ y paralelo a la L.T. en proyección vertical y perpendicular en proyección horizontal) y el diámetro paralelo al PV $C'D'$ proyectado ortogonalmente desde $\alpha_2$.
