Pregunta 3 · Dibujo técnico II PAU Asturias Ordinaria 2023

Pregunta 3 (2 puntos)

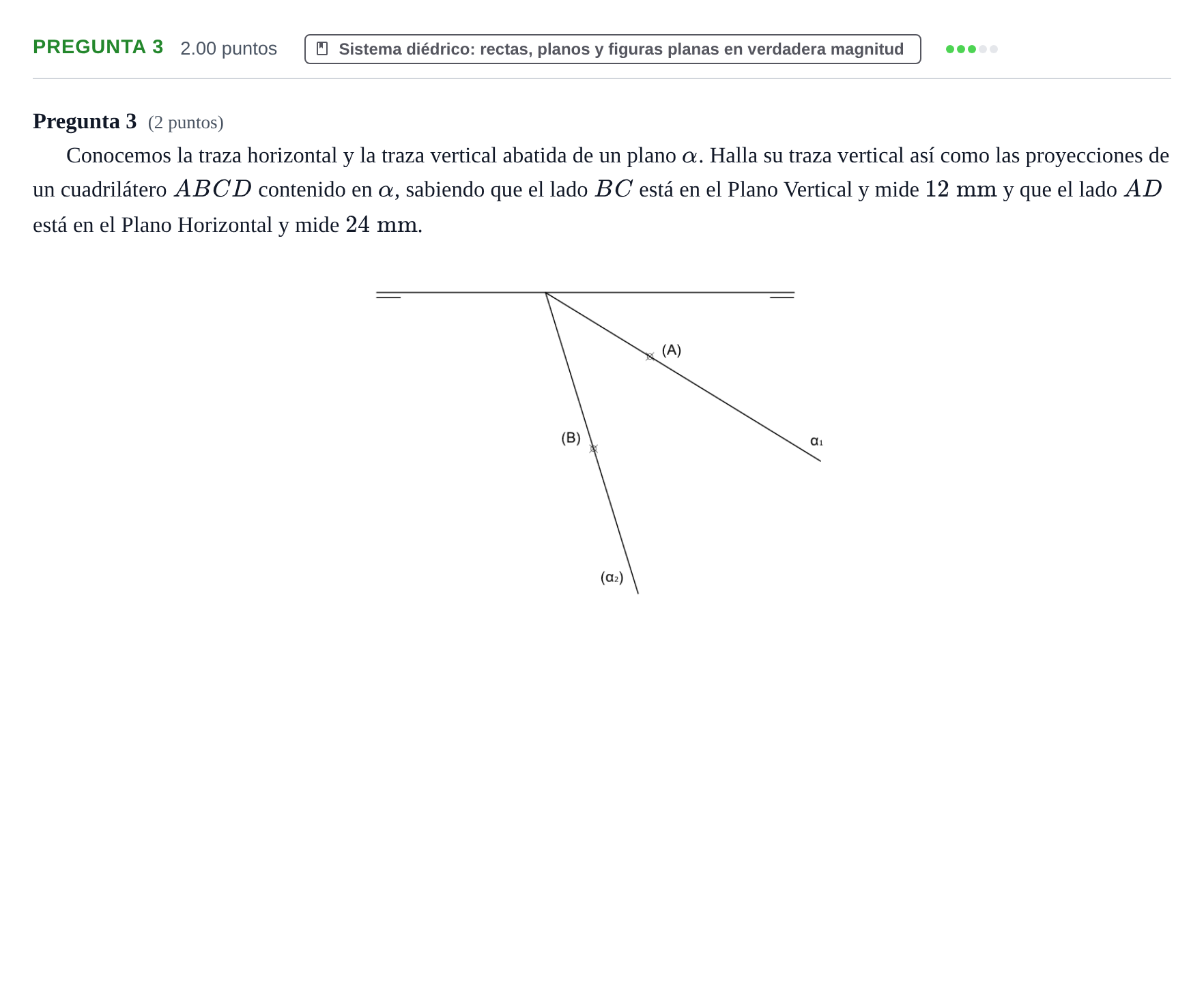

Conocemos la traza horizontal y la traza vertical abatida de un plano $\alpha$. Halla su traza vertical así como las proyecciones de un cuadrilátero $ABCD$ contenido en $\alpha$, sabiendo que el lado $BC$ está en el Plano Vertical y mide $12\text{ mm}$ y que el lado $AD$ está en el Plano Horizontal y mide $24\text{ mm}$.
