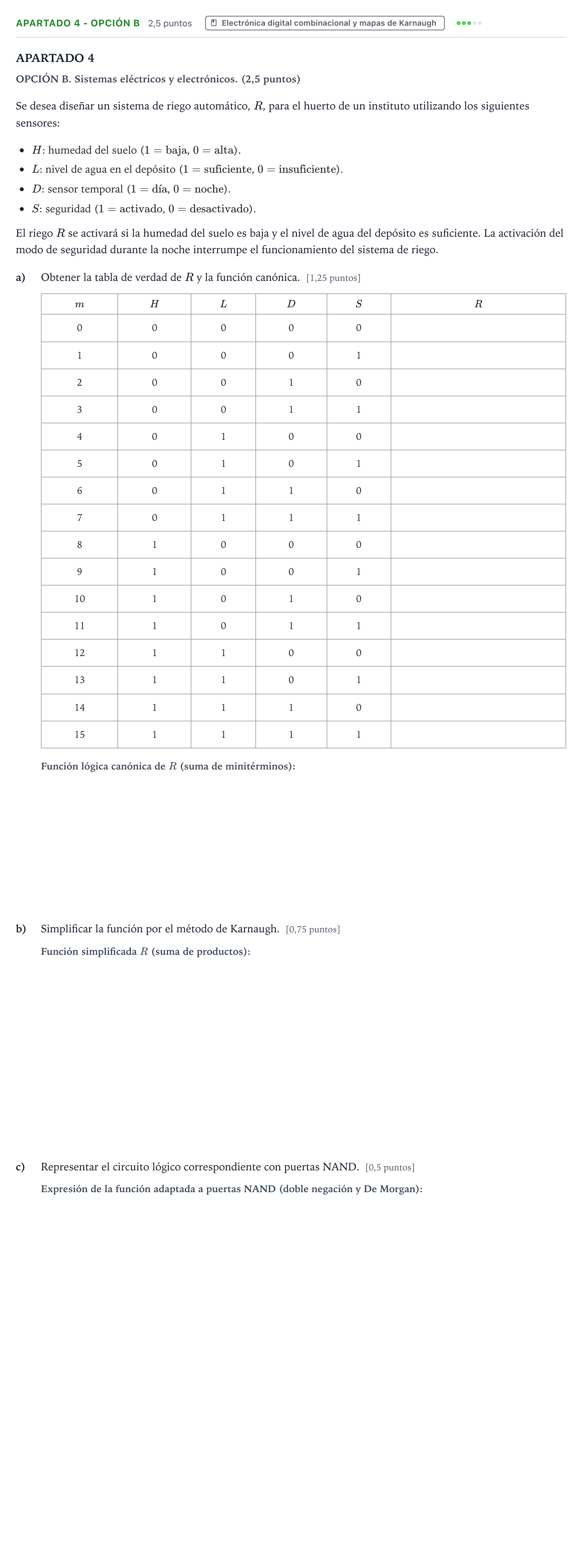

Apartado 4 - Opción B · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2026

APARTADO 4

OPCIÓN B. Sistemas eléctricos y electrónicos. (2,5 puntos)

Se desea diseñar un sistema de riego automático, $R$, para el huerto de un instituto utilizando los siguientes sensores:

$H$: humedad del suelo ($1 = \text{baja}$, $0 = \text{alta}$).

$L$: nivel de agua en el depósito ($1 = \text{suficiente}$, $0 = \text{insuficiente}$).

$D$: sensor temporal ($1 = \text{día}$, $0 = \text{noche}$).

$S$: seguridad ($1 = \text{activado}$, $0 = \text{desactivado}$).

El riego $R$ se activará si la humedad del suelo es baja y el nivel de agua del depósito es suficiente. La activación del modo de seguridad durante la noche interrumpe el funcionamiento del sistema de riego.

a)

Obtener la tabla de verdad de $R$ y la función canónica. [1,25 puntos]

$m$ · $H$ · $L$ · $D$ · $S$ · $R$

b)

Simplificar la función por el método de Karnaugh. [0,75 puntos]

c)

Representar el circuito lógico correspondiente con puertas NAND. [0,5 puntos]
