EJERCICIO 3

OPCIÓN A

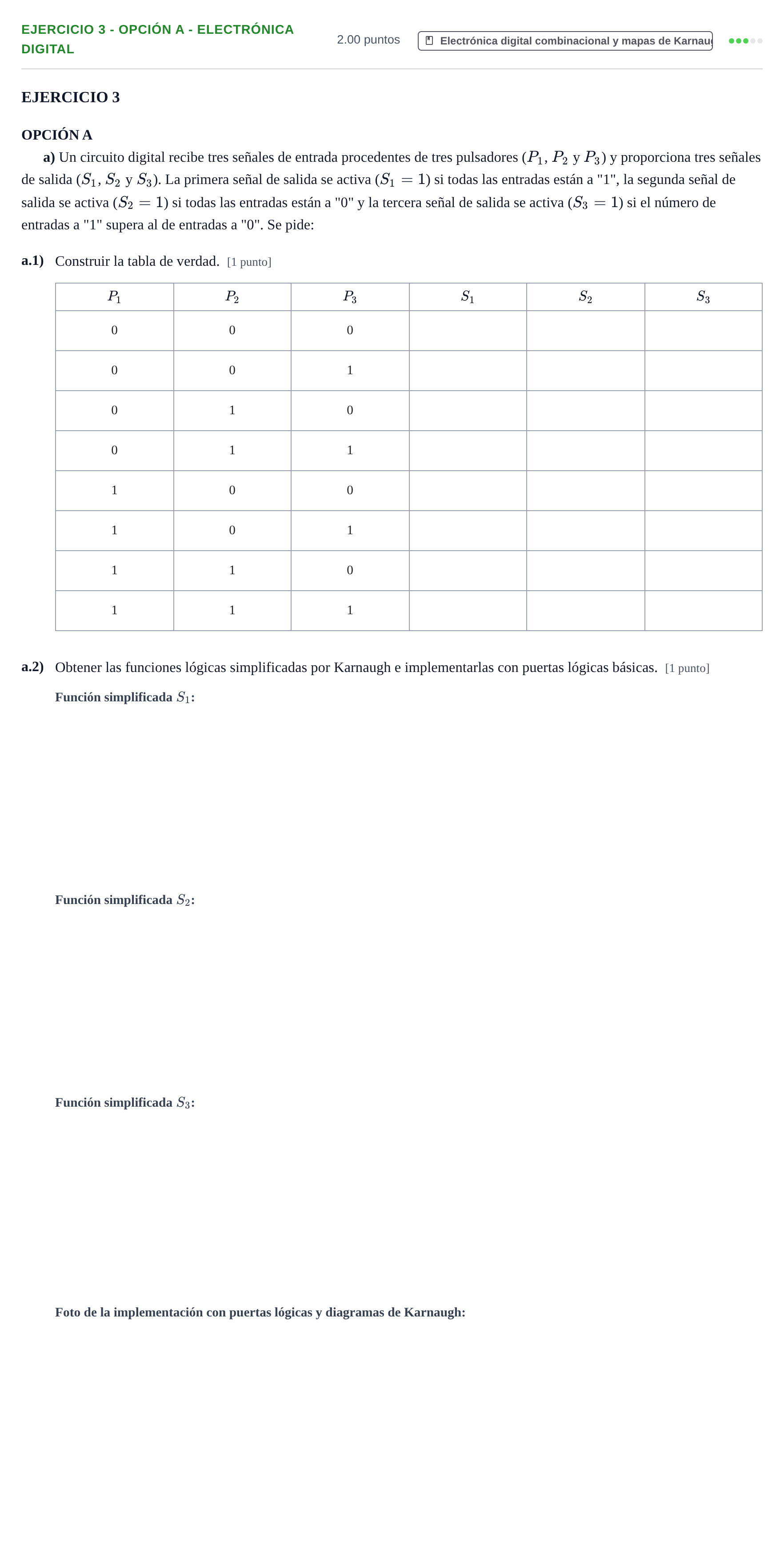

a) Un circuito digital recibe tres señales de entrada procedentes de tres pulsadores (P1P_1, P2P_2 y P3P_3) y proporciona tres señales de salida (S1S_1, S2S_2 y S3S_3). La primera señal de salida se activa (S1=1S_1 = 1) si todas las entradas están a "1", la segunda señal de salida se activa (S2=1S_2 = 1) si todas las entradas están a "0" y la tercera señal de salida se activa (S3=1S_3 = 1) si el número de entradas a "1" supera al de entradas a "0". Se pide:

a.1)

Construir la tabla de verdad. [1 punto]

P1P_1 · P2P_2 · P3P_3 · S1S_1 · S2S_2 · S3S_3

a.2)

Obtener las funciones lógicas simplificadas por Karnaugh e implementarlas con puertas lógicas básicas. [1 punto]

Enunciado: Ejercicio 3 - Opción A - Electrónica digital · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Suplente 2 2025

Solución

Según los criterios oficiales de corrección

a.1) Fila 000: Salida S1

Solución: 0

a.1) Fila 000: Salida S2

Solución: 1

a.1) Fila 000: Salida S3

Solución: 0

a.1) Fila 001: Salida S1

Solución: 0

a.1) Fila 001: Salida S2

Solución: 0

a.1) Fila 001: Salida S3

Solución: 0

a.1) Fila 010: Salida S1

Solución: 0

a.1) Fila 010: Salida S2

Solución: 0

a.1) Fila 010: Salida S3

Solución: 0

a.1) Fila 011: Salida S1

Solución: 0

a.1) Fila 011: Salida S2

Solución: 0

a.1) Fila 011: Salida S3

Solución: 1

a.1) Fila 100: Salida S1

Solución: 0

a.1) Fila 100: Salida S2

Solución: 0

a.1) Fila 100: Salida S3

Solución: 0

a.1) Fila 101: Salida S1

Solución: 0

a.1) Fila 101: Salida S2

Solución: 0

a.1) Fila 101: Salida S3

Solución: 1

a.1) Fila 110: Salida S1

Solución: 0

a.1) Fila 110: Salida S2

Solución: 0

a.1) Fila 110: Salida S3

Solución: 1

a.1) Fila 111: Salida S1

Solución: 1

a.1) Fila 111: Salida S2

Solución: 0

a.1) Fila 111: Salida S3

Solución: 1

a.2) Función lógica simplificada S1

Solución: P1 · P2 · P3 / P1*P2*P3

a.2) Función lógica simplificada S2

Solución: P1' · P2' · P3' / P1'*P2'*P3'

a.2) Función lógica simplificada S3

Solución: P1·P2 + P1·P3 + P2·P3 / P1*P2 + P1*P3 + P2*P3

a.2) Implementación del circuito con puertas lógicas

Solución: Implementación mediante puertas básicas: - S1S_1: una puerta AND de 3 entradas conectadas a P1,P2,P3P_1, P_2, P_3. - S2S_2: tres inversores (NOT) para P1‾,P2‾,P3‾\overline{P_1}, \overline{P_2}, \overline{P_3} conectados a una puerta AND de 3 entradas (o bien una puerta NOR de 3 entradas para P1,P2,P3P_1, P_2, P_3). - S3S_3: tres puertas AND de 2 entradas (P1P2P_1 P_2, P1P3P_1 P_3, P2P3P_2 P_3) cuyas salidas se conectan a una puerta OR de 3 entradas.
