Apartado 4 - Opción B · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2026

Enunciado

OPCIÓN B. Sistemas eléctricos y electrónicos. [2,5 puntos]

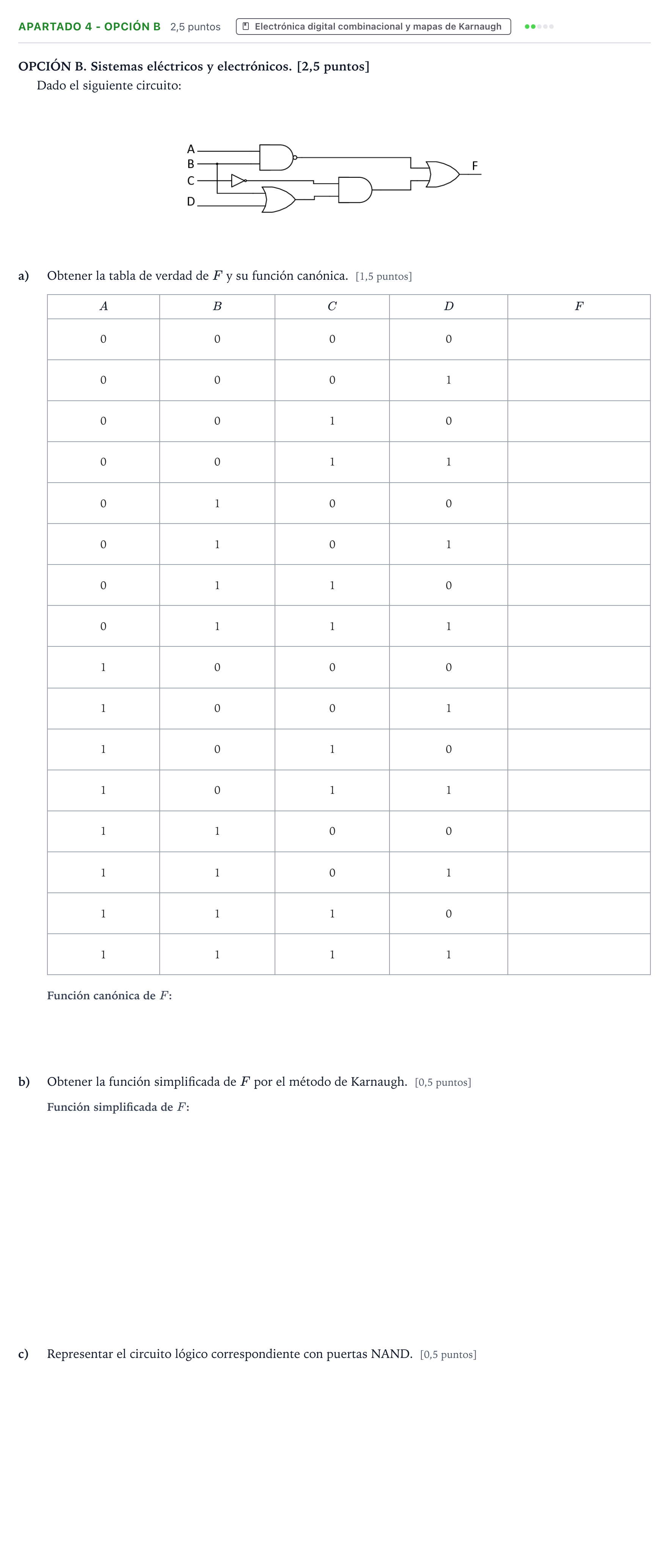

Dado el siguiente circuito:

Obtener la tabla de verdad de $F$ y su función canónica. [1,5 puntos]

$A$

$B$

$C$

$D$

$F$

Obtener la función simplificada de $F$ por el método de Karnaugh. [0,5 puntos]

Representar el circuito lógico correspondiente con puertas NAND. [0,5 puntos]

Enunciado: Apartado 4 - Opción B · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2026

Solución de AprenAI (no es la oficial)

Fila 0 (0,0,0,0): Valor de F

Solución: 1

Fila 1 (0,0,0,1): Valor de F

Solución: 1

Fila 2 (0,0,1,0): Valor de F

Solución: 1

Fila 3 (0,0,1,1): Valor de F

Solución: 1

Fila 4 (0,1,0,0): Valor de F

Solución: 1

Fila 5 (0,1,0,1): Valor de F

Solución: 1

Fila 6 (0,1,1,0): Valor de F

Solución: 1

Fila 7 (0,1,1,1): Valor de F

Solución: 1

Fila 8 (1,0,0,0): Valor de F

Solución: 1

Fila 9 (1,0,0,1): Valor de F

Solución: 1

Las soluciones de los 9 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
