APARTADO 4

OPCIÓN B. Sistemas eléctricos y electrónicos. (2,5 puntos)

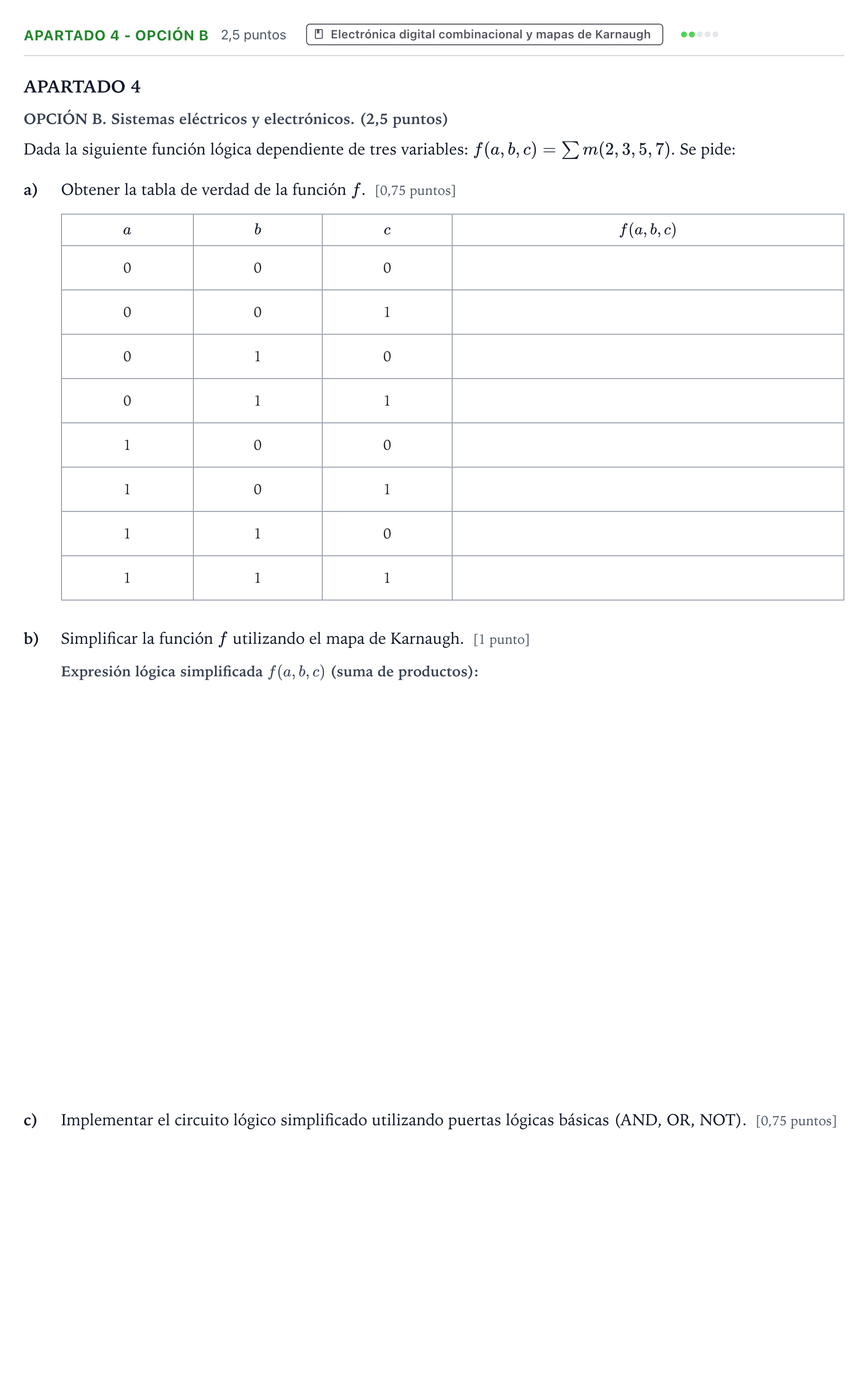

Dada la siguiente función lógica dependiente de tres variables: $f(a,b,c) = \sum m(2,3,5,7)$. Se pide:

a)

Obtener la tabla de verdad de la función $f$. [0,75 puntos]

$a$

$b$

$c$

$f(a,b,c)$

b)

Simplificar la función $f$ utilizando el mapa de Karnaugh. [1 punto]

c)

Implementar el circuito lógico simplificado utilizando puertas lógicas básicas (AND, OR, NOT). [0,75 puntos]
