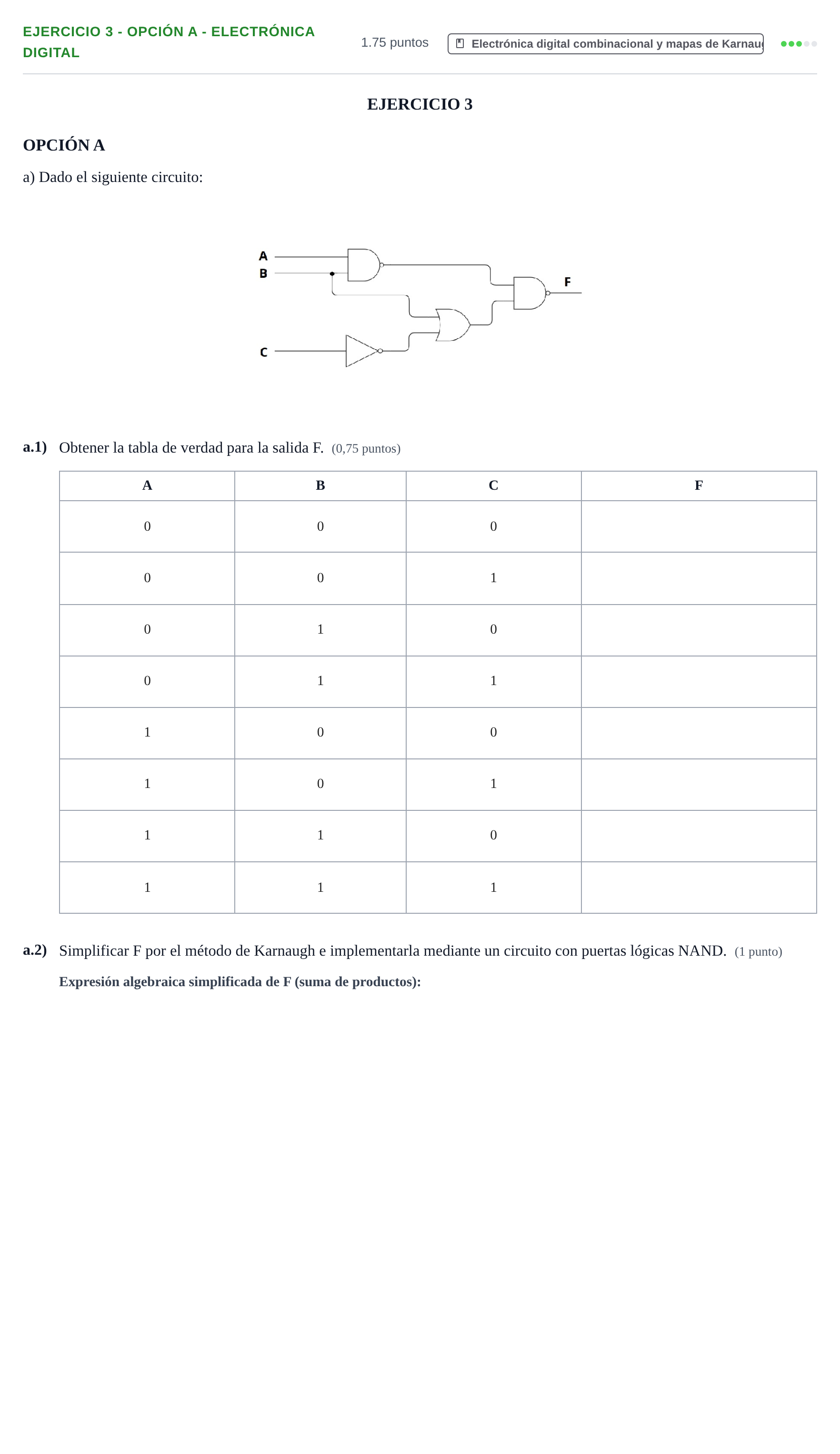

Ejercicio 3 - Opción A - Electrónica digital · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2025

F para A=0, B=0, C=0

Solución: 1

F para A=0, B=0, C=1

Solución: 1

F para A=0, B=1, C=0

Solución: 0

F para A=0, B=1, C=1

Solución: 0

F para A=1, B=0, C=0

Solución: 1

F para A=1, B=0, C=1

Solución: 1

F para A=1, B=1, C=0

Solución: 1

F para A=1, B=1, C=1

Solución: 1

Expresión simplificada de F

Solución: A + B' / B' + A

Implementación mediante circuito con puertas lógicas NAND

Solución: Circuito con puertas NAND: una puerta NAND conectada como inversor para obtener $\overline{A}$ a partir de $A$, seguida de una puerta NAND de 2 entradas con $\overline{A}$ y $B$ para generar $F = \overline{\overline{A}\cdot B}$.
