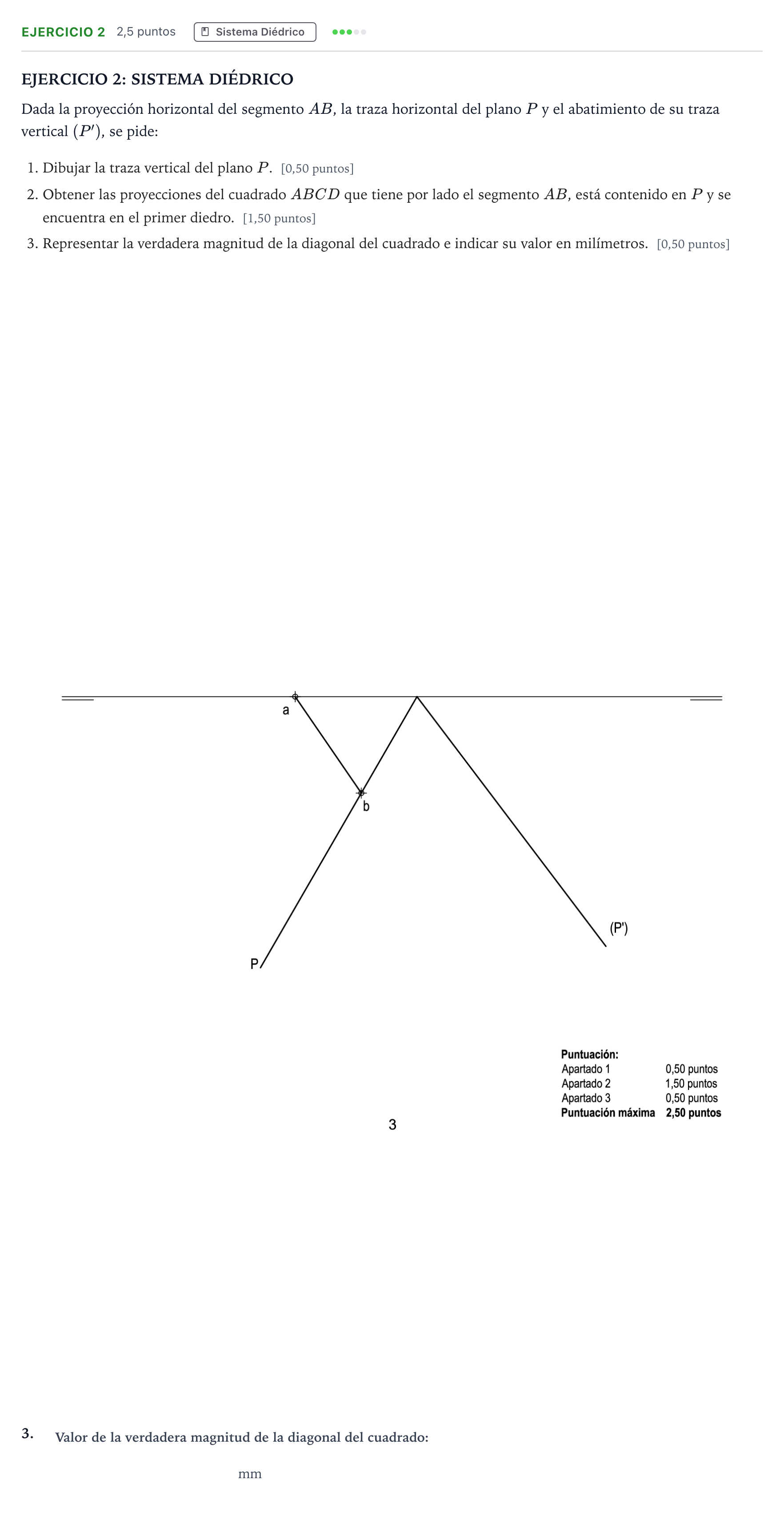

Ejercicio 2 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2026

EJERCICIO 2: SISTEMA DIÉDRICO

Dada la proyección horizontal del segmento $AB$, la traza horizontal del plano $P$ y el abatimiento de su traza vertical $(P')$, se pide:

Dibujar la traza vertical del plano $P$. [0,50 puntos]

Obtener las proyecciones del cuadrado $ABCD$ que tiene por lado el segmento $AB$, está contenido en $P$ y se encuentra en el primer diedro. [1,50 puntos]

Representar la verdadera magnitud de la diagonal del cuadrado e indicar su valor en milímetros. [0,50 puntos]

3.

mm
