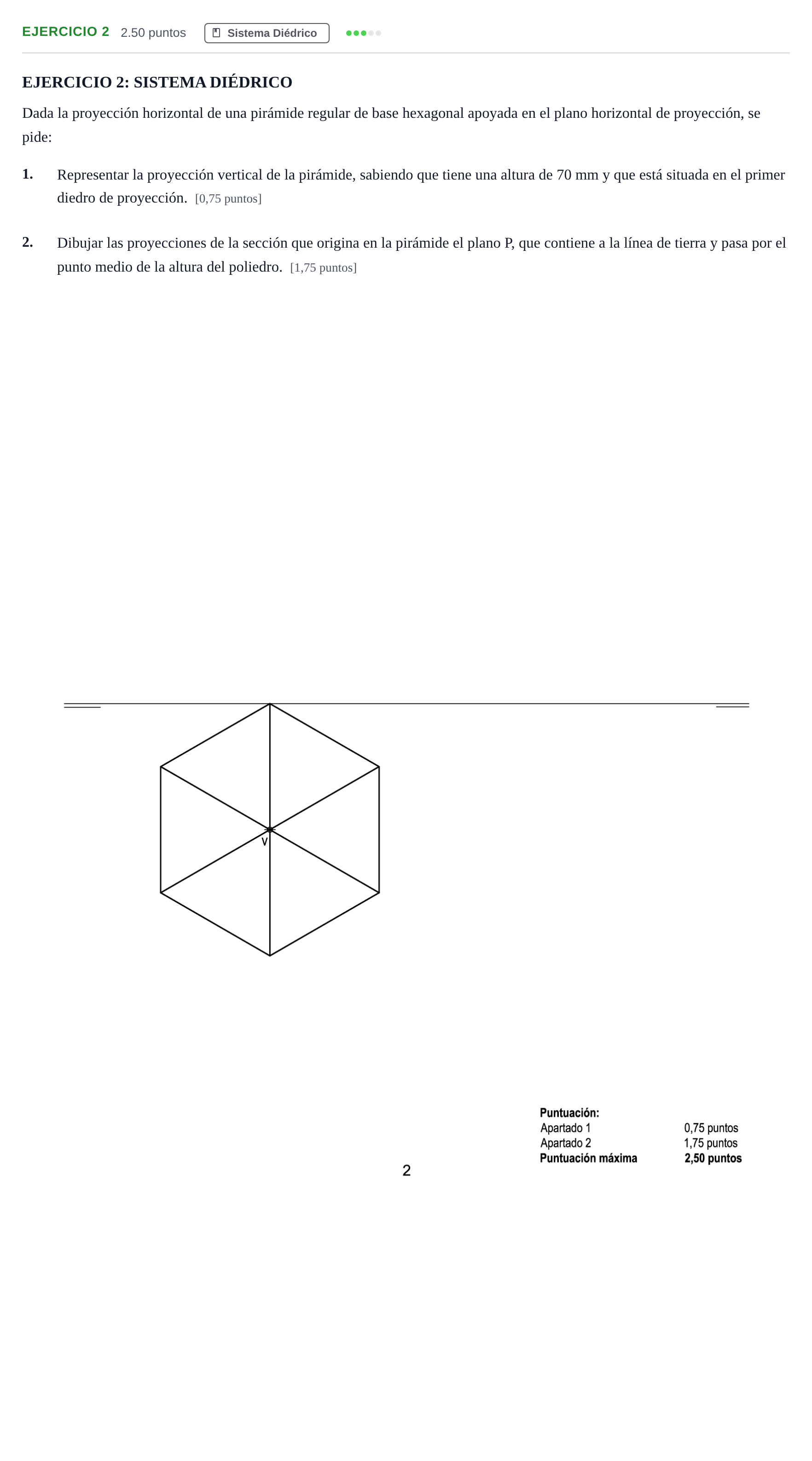

Ejercicio 2 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 1 2025

1. Representar la proyección vertical de la pirámide (h = 70 mm). 2. Dibujar las proyecciones de la sección originada por el plano P que contiene a la línea de tierra y pasa por el punto medio de la altura.

Solución: 1. Proyección vertical de la pirámide: - Los seis vértices de la base hexagonal están apoyados en el PH, por lo que sus proyecciones verticales se sitúan sobre la línea de tierra. - El vértice superior $V'$ se encuentra sobre la perpendicular a la línea de tierra levantada desde $V$, a una cota de 70 mm. - Se unen las proyecciones de los vértices de la base con $V'$, diferenciando las aristas vistas de las ocultas según la visibilidad de la pirámide desde el alzado. 2. Sección originada por el plano P: - El punto medio de la altura se sitúa sobre el eje de la pirámide a una cota de 35 mm. - El plano P pasa por la línea de tierra y por este punto medio. Mediante una vista de perfil auxiliar (o mediante planos proyectantes que contengan a las aristas), se determinan los puntos de intersección del plano P con cada una de las seis aristas laterales y/o aristas básicas de la pirámide. - Se hallan las proyecciones horizontal y vertical de cada uno de los puntos de corte sobre sus respectivas aristas. - Se unen ordenadamente los vértices de corte formando el polígono sección en proyección horizontal y vertical, indicando partes vistas y ocultas o rayando convencionalmente la sección.
