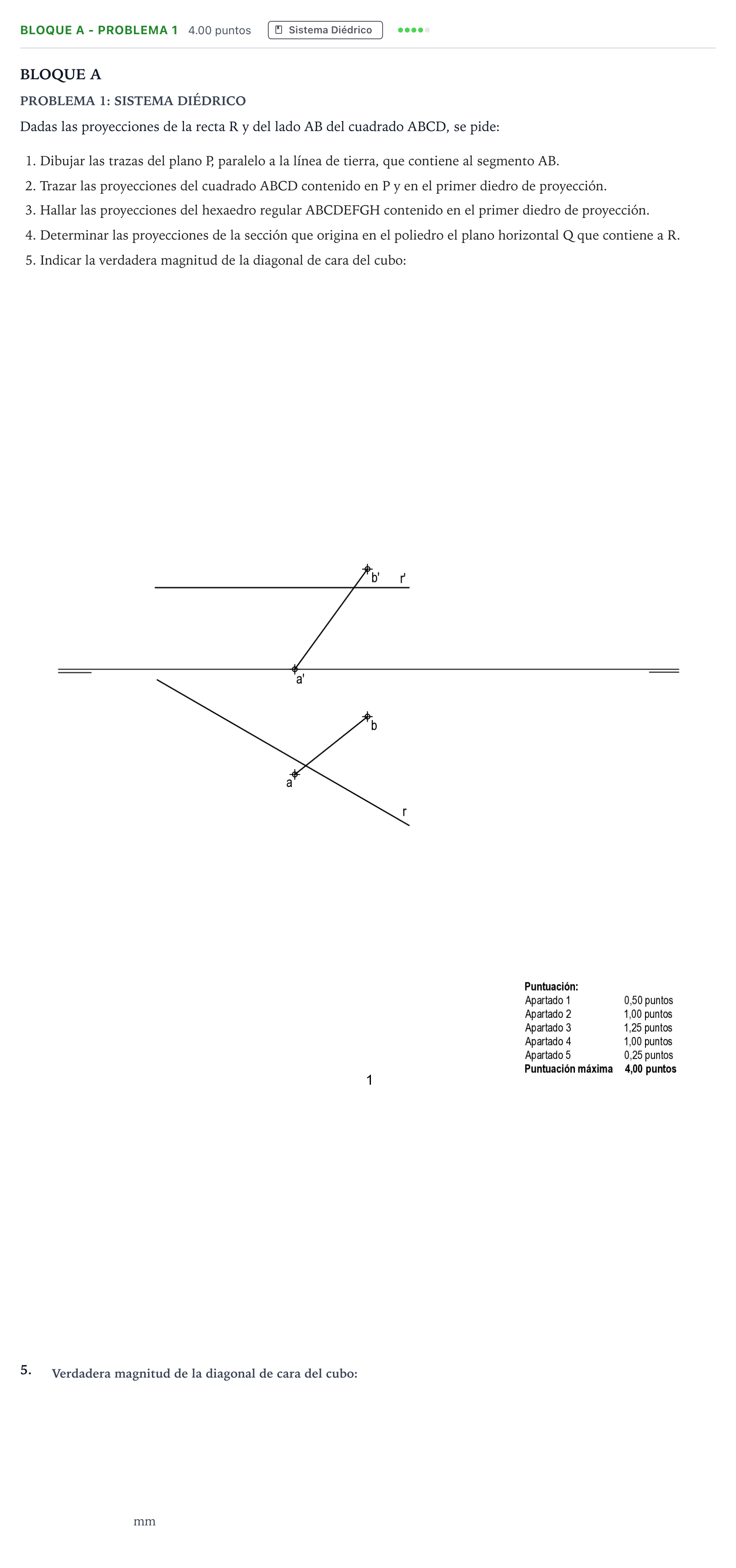

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2021

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dadas las proyecciones de la recta R y del lado AB del cuadrado ABCD, se pide:

Dibujar las trazas del plano P, paralelo a la línea de tierra, que contiene al segmento AB.

Trazar las proyecciones del cuadrado ABCD contenido en P y en el primer diedro de proyección.

Hallar las proyecciones del hexaedro regular ABCDEFGH contenido en el primer diedro de proyección.

Determinar las proyecciones de la sección que origina en el poliedro el plano horizontal Q que contiene a R.

Indicar la verdadera magnitud de la diagonal de cara del cubo:

5.

mm
